Динамическая балансировка еще больше усугубляет проблему. Труба с приемлемой статической прямолинейностью все равно может демонстрировать массовый дисбаланс, если толщина стенки изменяется по окружности - дефект, распространенный в трубах, сваренных сопротивлением (ERW) более низкого качества, где сварной шов создает локальное изменение плотности. Конвейерные роликовые трубы изготовленные методом холодной вытяжки, устраняют этот дисбаланс, связанный со швом, и достигают большей однородности толщины стенок, напрямую улучшая динамический баланс без дополнительных шагов по коррекции.

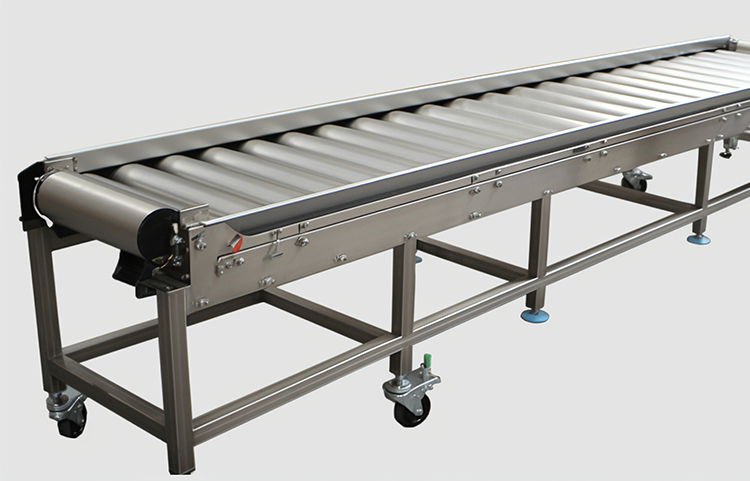

Допуски прямолинейности: что означают цифры

Допуск прямолинейности трубок конвейерных роликов обычно выражается как максимальный изгиб на единицу длины, измеряемый как зазор между трубкой и базовой поверхностью, когда трубка опирается на две опоры. В таблице ниже сравниваются классы допусков, обычно упоминаемые в спецификациях закупок.

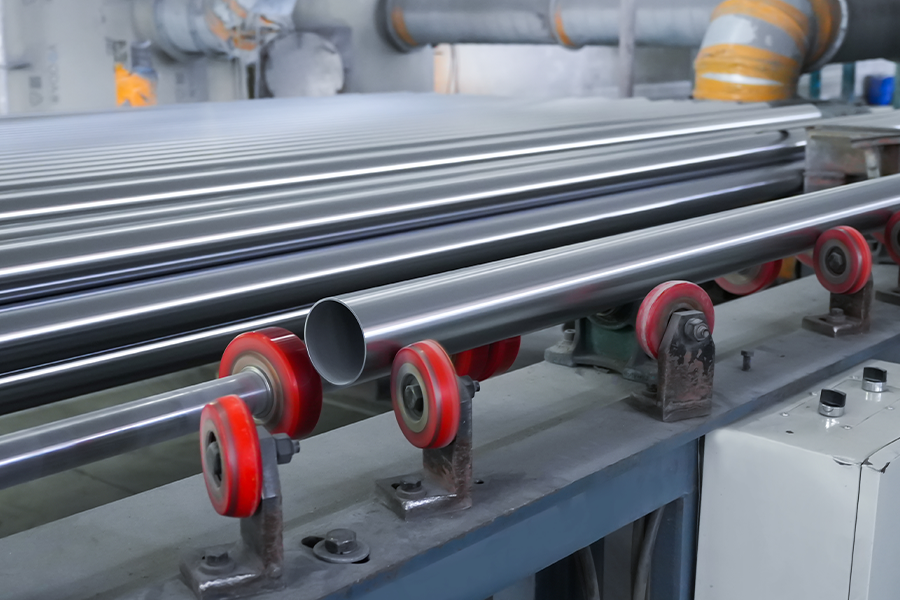

Для достижения более жестких классов точности требуется специальный проход правки после холодной волочения с последующей проверкой размеров каждой трубы. Автоматизированное ротационное правильное оборудование в сочетании с лазерным измерением биения является эталоном в отрасли для труб, предназначенных для сборки роликами. Простая покупка по номинальному стандарту без указания класса допуска оставляет фактическое качество неопределенным.

Износостойкость: выбор материала и обработки поверхности

Наружная поверхность трубы конвейерного ролика изнашивается за счет двух механизмов: абразивного контакта с внутренней поверхностью ленты и ударной нагрузки от точек падения материала. Относительный вклад каждого из них зависит от области применения, но оба решаются путем сочетания выбора основного материала и обработки поверхности.

Выбор базового материала

Марки углеродистой стали, такие как E235 и 1010, являются стандартным выбором для конвейерных роликов общего назначения. Они обладают прочностью на разрыв в диапазоне 340–470 МПа и хорошо поддаются поверхностному упрочнению. Для применений с высокими ударными нагрузками — шахтные роликовые опоры, транспортирующие руду или уголь — более прочные марки с пределом прочности на разрыв выше 500 МПа обеспечивают лучшую устойчивость к вмятинам и поверхностной усталости. Марки нержавеющей стали, хотя и более дорогие, являются правильным выбором для пищевой, фармацевтической и химической промышленности, где в противном случае коррозия ускорила бы деградацию поверхности и загрязнила бы поток продукции.

Варианты обработки поверхности

Обработка поверхности продлевает срок службы за счет нанесения защитного слоя на стальную основу. Три наиболее подходящих варианта трубок конвейерных роликов — это фосфатирование, электрофоретическое покрытие и цинкование. Фосфатирование создает микропористый конверсионный слой, который улучшает адгезию краски и обеспечивает умеренную защиту от коррозии — подходит для закрытых помещений с контролируемой средой. Электронное покрытие образует однородный полимерный слой посредством электроосаждения, обеспечивая лучшую защиту от коррозии, чем простое фосфатирование, и превосходное покрытие поверхностей сложной геометрии. Гальванизация обеспечивает высочайшую коррозионную стойкость при использовании на открытом воздухе или при высокой влажности, а слой цинка надежно защищает сталь даже при царапинах.

Стальные трубы с обработанной поверхностью Сочетание фосфатирования, электронного покрытия и защиты масла доступно в виде готовых к сборке решений для производителей роликов, которым требуется устойчивость к коррозии без возможности нанесения покрытия собственными силами.

Холодное волочение или ВПВ: как производственный процесс определяет качество

Производственный маршрут, используемый для производства труб конвейерных роликов, оказывает прямое и долгосрочное влияние на каждый параметр качества, который имеет значение в эксплуатации. На рынке доминируют два процесса: электрическая контактная сварка (ERW) и холодное волочение. Понимание структурных различий между ними объясняет, почему составителям спецификаций все чаще требуются холоднотянутые трубы для прецизионных роликов.

Трубы ERW формируются путем прокатки стальной полосы в цилиндр и сварки продольного шва током высокой частоты. Этот процесс быстрый и экономичный, но при этом получается сварной шов с локально различной микроструктурой и остаточным напряжением. Изменение толщины стенок поперек шва и за его пределами является неотъемлемой частью процесса. Для катков общего назначения, работающих на малых скоростях с небольшими нагрузками, это приемлемо. Для роликов, где важны биение, динамический баланс и постоянная жесткость стенок, шов становится проблемой.

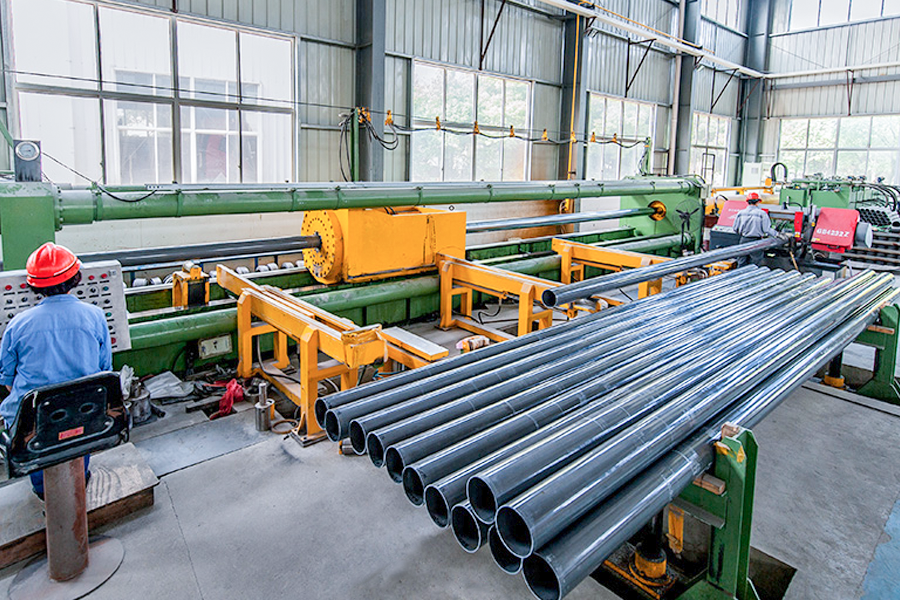

Холодное волочение начинается с заготовки трубы — бесшовной или сварной — и ее протягивают через прецизионную матрицу под высоким натяжением. Этот процесс сжимает внешнюю поверхность и измельчает зернистую структуру, одновременно улучшая точность размеров, чистоту поверхности и механическую прочность за счет наклепа. Допуски по наружному диаметру ±0,05 мм и допуски по толщине стенки ±0,1 мм. обычно достижимы. Полученная труба не имеет шва, зон дифференциальных остаточных напряжений и однородного поперечного сечения, которое предсказуемо ведет себя при динамических нагрузках вращающегося ролика.

Для производителей роликов, собирающих трубы на валы с запрессованными корпусами подшипников, постоянство размеров холоднотянутых труб также снижает процент брака при сборке. Трубка, удерживающая внутренний диаметр ±0,05 мм, позволяет с уверенностью задавать узлы вала с натягом, не требуя вторичной обработки каждого конца трубы.

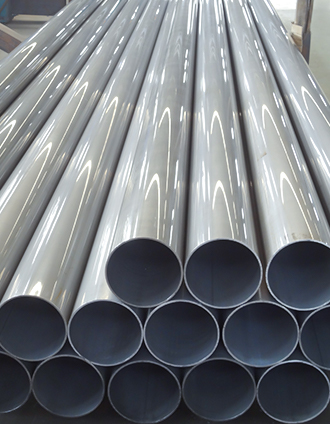

A холоднотянутая сварная стальная труба (Труба DOM) сочетает в себе экономию материала сварной заготовки с точностью размеров холодной волочения, что делает ее экономичным промежуточным вариантом для роликов средней нагрузки. Для наиболее сложных случаев — длинных роликов, высокоскоростных применений или установок, где доступ для обслуживания затруднен — холоднотянутая бесшовная стальная труба полностью исключает первоначальный сварной шов и обеспечивает высочайшую однородность.

Применимые стандарты для трубок конвейерных роликов

Спецификации закупок труб для конвейерных роликов должны ссылаться на один из трех основных международных стандартов, выбранных с учетом требований конечного рынка и применения. Указание признанного стандарта — вместо того, чтобы полагаться на номинальное описание поставщика — создает четкую, проверяемую основу для входного контроля и подотчетности поставщика.

• EN 10305-3 является европейским стандартом для сварных прецизионных стальных труб механического и общего машиностроения. Он охватывает допуски на размеры, механические свойства и требования к качеству поверхности и является эталонным стандартом для большинства европейских производителей конвейеров. Наиболее распространены марки материалов E235, E275 и E355.
• АСТМ А513 является североамериканским стандартом для механических трубок из углеродистой и легированной стали, сваренных электрическим сопротивлением. Марки 1010 и 1020 являются стандартными моделями для труб конвейерных роликов общего и тяжелого режима работы соответственно. Стандарт определяет свойства растяжения и допуски на размеры, применимые во всем диапазоне наружных диаметров, используемых при производстве роликов.
• DIN 2394 (теперь в значительной степени гармонизированный с EN 10305) остается общепринятым эталоном для тяжелых промышленных условий в Германии и Центральной Европе. Марки ST37.2 и ST52.3 примерно соответствуют E235 и E355 в системе EN.

Трубы, произведенные в соответствии с этими стандартами, которые также являются холоднотянутыми, обладают дополнительным преимуществом более жестких допусков на размеры, чем трубы с горячей отделкой или ERW, которые изначально были разработаны для стандарта. При заказе стоит запросить метод производства (холоднотянутый или ERW) вместе с указанием стандарта и указать специальный класс допуска по прямолинейности, где биение имеет решающее значение.

Как выбрать трубку конвейерного ролика, чтобы избежать поломки

Для перевода приведенных выше технических принципов в спецификацию покупки необходимо четко указать пять параметров. Если оставить любой из них открытым для интерпретации поставщика, это приводит к изменчивости, которая обычно противоречит интересам покупателя.

1. Внешний диаметр и толщина стенки с классом допуска : Укажите номинальные размеры и требуемый диапазон допуска. Для прецизионных роликов в качестве минимального требования укажите ±0,05 мм по внешнему диаметру и ±0,1 мм по толщине стенки.
2. Прямолинейность tolerance : Укажите максимальный изгиб на 1000 мм длины трубы. Для скоростей ленты выше 1,5 м/с рекомендуемой отправной точкой является предел ≤ 0,5 мм/1000 мм.
3. Метод изготовления : Укажите холоднотянутый (бесшовный или DOM), если приложение требует одинаковой толщины стенок и отсутствия изменений напряжения в продольном шве.
4. Марка материала и механические свойства : укажите применимый стандарт (EN 10305-3, ASTM A513 или DIN 2394) и укажите марку материала по названию. Запросите сертификат заводских испытаний (MTC), подтверждающий прочность на разрыв, предел текучести и удлинение для каждой производственной партии.
5. Обработка поверхности : Определите требуемую систему покрытия, минимальную толщину покрытия и метод испытаний на коррозионную стойкость (например, часы воздействия солевого тумана согласно ISO 9227), если каток будет работать на открытом воздухе или во влажных условиях.

Поставщик, способный соответствовать этим спецификациям, обычно предлагает правку в качестве стандартного производственного этапа, поточный контроль размеров и отслеживание материала на уровне партии посредством документированных номеров плавок на MTC. Эти возможности, а не цена за килограмм, являются правильными критериями выбора, когда стоимость простоя в целевом приложении превышает разницу в стоимости между стандартными и прецизионными трубками.

Для проектировщиков конвейерных систем, закупающих трубы в больших объемах, работа напрямую с производителем прецизионных труб, а не через дистрибьюторов, гарантирует, что требования спецификаций будут правильно переведены на этапе производства, а не интерпретированы свободно по позиции каталога. Пользовательские комбинации внешнего диаметра, стенки и длины в сочетании с особыми требованиями к прямолинейности и обработке поверхности обычно учитываются производителями с помощью гибких линий холодной вытяжки и чистовой обработки.

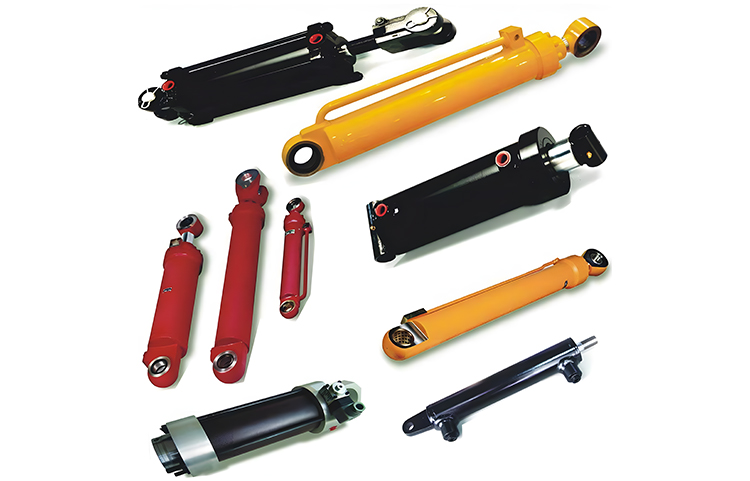

А телескопический гидравлический цилиндр удлиняется в несколько раз по сравнению с длиной во втянутом состоянии за счет вложения нескольких трубчатых ступеней друг в друга. При закачке гидравлической жидкости каждая ступень выдвигается последовательно — сначала самая большая, последняя — самая маленькая, обеспечивая длинный рабочий ход, сохраняя при этом сложенную длину достаточно компактной, чтобы поместиться в узкие корпуса машины. Такое сочетание вылета и компактности делает телескопическую конструкцию выбором по умолчанию там, где обычный одноступенчатый цилиндр просто не помещается.

Как работает телескопический гидравлический цилиндр

Корпус цилиндра состоит из ряда полых стальных трубок, каждая из которых немного меньше по диаметру, чем окружающая ее. Самая внешняя трубка — это ствол; самым внутренним является плунжер последней ступени, который контактирует с нагрузкой. Гидравлическая жидкость поступает через порт в основании и заполняет кольцевое пространство позади каждой ступени.

Расширение происходит в предсказуемой последовательности: первой перемещается ступень с наибольшей эффективной площадью и, следовательно, с наименьшим требуемым давлением. Когда он достигает полного хода и стопорное кольцо фиксирует его на месте, давление возрастает до тех пор, пока не начнет двигаться следующая ступень. Втягивание в телескопический цилиндр двойного действия меняет последовательность действий, используя второй контур жидкости, в то время как модель одностороннего действия опирается на силу тяжести или внешнюю нагрузку, чтобы вернуть ступени обратно.

Поскольку диаметр отверстия уменьшается с каждым последующим этапом, выходная сила также уменьшается по мере расширения. Инженеры должны убедиться, что сила, доступная при полном выдвижении, по-прежнему превышает требования к пиковой нагрузке — критический шаг, который часто упускают из виду при первоначальной спецификации.

Сравнение одностороннего и двойного действия: выбор правильной конфигурации

Выбор между цилиндрами одностороннего и двустороннего действия определяется, прежде всего, профилем нагрузки и имеющейся силой втягивания.

• Цилиндры одностороннего действия они проще, легче и дешевле. Они подходят для применений, где сила тяжести надежно втягивает груз — наиболее распространенными примерами являются кузова самосвалов, ножничные подъемники и уплотнители мусора. Для гидравлического контура требуется только одна напорная линия, что сокращает количество шлангов и сложность клапанов.
• Цилиндры двустороннего действия имеет два порта для жидкости и может создавать контролируемую силу в обоих направлениях. Их предпочитают использовать в мобильных кранах, подъемных рабочих платформах и в любых приложениях, где движение втягивания должно приводиться в действие, измеряться или удерживаться от направленной вверх нагрузки.

А useful decision rule: if the retraction load is predictable and always acts in the same direction as gravity, single-acting is usually the more cost-effective solution. If the machine must push or pull in both directions — or if retraction speed needs hydraulic control — double-acting is the safer specification.

Ключевые характеристики для оценки

Выбор телескопического гидроцилиндра требует соответствия нескольким взаимозависимым параметрам для конкретного применения. В таблице ниже приведены наиболее важные из них:

Сопротивление короблению заслуживает особого внимания в приложениях с длинным ходом. По мере расширения последней ступени ее длина без опоры увеличивается, а толщина стенок остается постоянной. Расчеты устойчивости Эйлера следует выполнять при полном выдвижении с соответствующими коэффициентами запаса прочности — обычно от 3,5 до 4,0 для мобильного оборудования.

Общие применения в разных отраслях

Телескопические гидравлические цилиндры появляются там, где длинный рабочий ход должен быть объединен с короткой длиной втянутого положения. На следующие отрасли приходится большая часть мирового спроса:

• Самосвалы и самосвалы: Цилиндры одностороннего действия, установленные спереди или под днищем кузова, поднимают тяжелонагруженные грузовые платформы. Обычно длина хода составляет 3–8 м, однако цилиндр должен полностью втягиваться под пол шасси.
• Мобильные краны и стреловые подъемники: Цилиндры двойного действия выдвигают и втягивают секции стрелы под полным контролем нагрузки, точность положения измеряется миллиметрами.
• Машины для сбора мусора: Лопасти уплотнителя и эжекторные пластины основаны на мощных цилиндрах одностороннего действия для достижения степени сжатия, необходимой для достижения целевой полезной нагрузки.
• Аgricultural equipment: В прицепах для перевозки зерна и вагонах для перевозки корма используются легкие телескопические цилиндры для опрокидывания грузов без превышения предельной нагрузки на ось.
• Морские и оффшорные: Приводы крышки люка и цилиндры опор стабилизатора требуют коррозионностойкого покрытия стержней из хрома или нержавеющей стали наряду со стандартными пакетами уплотнений.

Методы технического обслуживания, продлевающие срок службы

Телескопические цилиндры более трудоемки в обслуживании, чем одноступенчатые агрегаты, поскольку на каждом интерфейсе ступени имеется собственный грязесъемник, направляющее кольцо и герметичное уплотнение. Структурированная процедура проверки приносит дивиденды в виде сокращения времени незапланированных простоев.

1. Проверьте хромированные поверхности стержней. в каждом интервале обслуживания. Питтинг, задиров или коррозия на наружном диаметре штока ускоряют износ уплотнения и приводят к внешней утечке в течение нескольких сотен часов работы.
2. Следите за чистотой гидравлической жидкости. Загрязнение твердыми частицами с классом чистоты 18/16/13 по ISO 4406 является основной причиной преждевременного выхода из строя уплотнений в телескопических цилиндрах. Заменяйте фильтрующие элементы по графику и отбирайте пробы жидкости ежеквартально в условиях высокой нагрузки.
3. Осмотрите стопорные кольца и стопорные кольца. на предмет деформации или износа. Поврежденная манжета приводит к чрезмерному растяжению ступени, создавая изгибающие нагрузки на следующую ступень и вызывая катастрофический отказ.
4. Смазать направляющие подшипники согласно интервалу производителя. Сухие подшипники создают боковые силы, которые ускоряют износ отверстия и смещают пакет ступеней.
5. Замена уплотнений полным комплектом. когда на какой-нибудь сцене показывают плач. Замена только негерметичного уплотнения ступени может привести к каскадному отказу, поскольку соседние уплотнения, уже устаревшие, вскоре выходят из строя.

Данные отрасли говорят о том, что более 70 % преждевременных отказов цилиндров связаны с загрязненной жидкостью или небрежным внешним повреждением стержня — и то, и другое можно предотвратить с помощью элементарных правил домашнего хозяйства.

В гидравлическом амортизаторе стальная трубка является основным сосудом под давлением — он содержит гидравлическую жидкость и направляет поршень во время его хода. Без точно изготовленной трубки амортизатор не сможет поддерживать постоянную демпфирующую силу или долговременную целостность уплотнения. Правильное функционирование всех остальных компонентов — поршня, клапанов, уплотнений — зависит от точности размеров и качества поверхности трубки.

В конструкции двухтрубного амортизатора обычно имеются две трубки: внутренний рабочий цилиндр (напорная трубка) и внешняя резервная трубка. В однотрубной конструкции все решает одна трубка высокого давления. В обоих случаях свойства материала стальной трубы, допуски и качество поверхности имеют решающее значение для производительности.

Основные требования к материалам для трубок амортизаторов

Не все стальные трубы взаимозаменяемы. Трубки гидравлических амортизаторов должны соответствовать определенным механическим и металлургическим критериям, чтобы выдерживать циклические нагрузки давлением, колебания температуры и длительный срок службы.

Распространенные марки стали, используемые

Наиболее широко указанные сорта включают:

• Е235/Ст37 – Низкоуглеродистая сталь, пригодная для использования в стандартных пассажирских автомобилях; хорошая формуемость и свариваемость.
• Е355/Ст52 – Более высокий предел текучести (~355 МПа), предпочтителен для тяжелых или высокопроизводительных применений, где толщина стенок должна оставаться небольшой.
• САЭ 1020/САЭ 1026 – Распространено в спецификациях Северной Америки; СAЭ 1026 особенно предпочтителен для холоднотянутых бесшовных труб (CDS) из-за его консистенции.
• Хромомолибденовые сплавы (например, 4130) – Используется в автоспорте и авиационно-космических амортизаторах, где соотношение прочности и веса имеет первостепенное значение.

Критические механические свойства

Бесшовные или сварные трубы: что лучше?

Это одно из наиболее практичных решений при закупке трубок амортизатора. Выбор влияет на стоимость, номинальное давление и надежность.

Бесшовные холоднотянутые трубы

Бесшовные трубы экструдируются или прокалываются из цельной заготовки, а затем подвергаются холодной вытяжке до окончательных размеров. У них нет сварного шва, что делает их предпочтительным выбором для применений с высоким давлением или большим циклом работы. Типичный гидравлический амортизатор за свой срок службы может выдержать 100 миллионов и более циклов сжатия — любая слабость зоны сварки становится точкой начала усталости. Холодное волочение также упрочняет сталь, одновременно улучшая качество поверхности и постоянство размеров.

Внутреннее отверстие холоднотянутой бесшовной трубы (CDS) обычно хонингуется для достижения значений шероховатости поверхности Ra 0,2–0,4 мкм , что необходимо для правильной работы уплотнения.

Трубы, сваренные электрическим сопротивлением (ВПВ)

Трубы ERW изготавливаются из полосовой стали, прокатываются по форме и свариваются контактной сваркой вдоль продольного шва. Они значительно дешевле бесшовных труб и широко используются для внешняя резервная трубка в двухтрубных конструкциях, где воздействие давления ниже. Для внутренних рабочих цилиндров или однотрубных конструкций использование ERW обычно не рекомендуется, если только они не прошли строгие испытания на усталостные характеристики.

Размерные допуски и стандарты качества поверхности

Точность размеров трубок амортизаторов не подлежит обсуждению. Внутренний диаметр (ID) напрямую влияет на посадку уплотнения и зазор поршня. Допуск отверстия менее ±0,05 мм является стандартным для качественных внутренних цилиндров. , а для некоторых высокопроизводительных конструкций требуется ±0,02 мм. Овальность обычно должна оставаться ниже 0,03 мм.

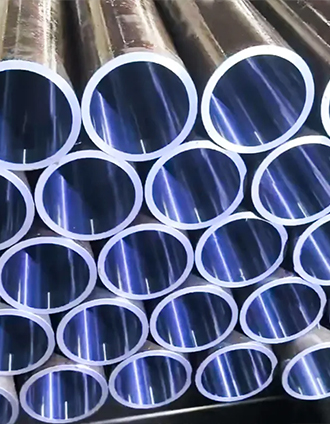

Хонингование: последний завершающий этап

После холодной волочения внутренние трубы хонингуются абразивными камнями для достижения необходимой чистоты отверстия. Хонингованная поверхность с поперечной штриховкой (обычно под углом 30–45°) выполняет две функции:

• Он сохраняет микроскопическую масляную пленку, уменьшая износ уплотнений и сохраняя смазку.
• Он обеспечивает равномерную текстуру поверхности, которая значительно продлевает срок службы уплотнений — испытания показывают, что хонингованные отверстия могут продлить срок службы уплотнений на 40–60 % по сравнению с нехонингованными поверхностями при идентичных условиях циклического использования.

Рекомендации по толщине стенок

Толщина стенки определяется требованиями к давлению, диаметром трубки и ограничениями по весу. Общая формула, используемая при предварительном определении размеров, основана на уравнении Барлоу:

т = (П × ОД) / (2 × S × E)

Где t = толщина стенки, P = расчетное давление, OD = внешний диаметр, S = допустимое напряжение, и E = коэффициент эффективности сварки (1,0 для бесшовной сварки). Для трубы с внешним диаметром 40 мм при давлении 200 бар из стали E355 (допустимое напряжение ~ 177 МПа) минимальная толщина стенки составляет примерно 2,3 мм . На практике для учета усталости и производственных отклонений используется минимум 2,5–3,0 мм.

Защита от коррозии и обработка поверхности

Стальные трубки амортизаторов подвергаются воздействию влаги, дорожной соли и циклических температур на протяжении всего срока службы. Коррозия, проникающая в поверхность отверстия, повредит уплотнения и нарушит удержание жидкости. В зависимости от применения используются несколько методов обработки поверхности:

• Фосфатное покрытие (фосфат цинка или марганца) – Наносится на внешнюю поверхность перед покраской или порошковым покрытием. Обеспечивает основу для коррозионностойких верхних покрытий и широко используется на внешних резервных трубах.
• Твердое хромирование (внутреннее отверстие) – Обеспечивает превосходную твердость (900–1000 HV) и коррозионную стойкость, хотя экологические проблемы, связанные с шестивалентным хромом, привели к внедрению альтернатив.
• Химическое никелирование – Равномерная толщина покрытия даже на объектах сложной геометрии; твердость ~500 HV, подходит для внутренних цилиндров средней нагрузки.
• Нитроцементация (ферритная нитроцементация / процесс QPQ) – Создает слой твердого компаунда (~900 HV) с превосходной коррозионной стойкостью, все чаще заменяя твердый хром в OEM-приложениях автомобильной промышленности из-за меньшего воздействия на окружающую среду.
• Покрытия DLC (алмазоподобный углерод) – Используется в высокопроизводительных и автоспортивных приложениях; очень низкий коэффициент трения (0,05–0,15) и чрезвычайная твердость, но значительно дороже.

Для внешних трубок, подвергающихся воздействию дорожных условий, устойчивость к солевому туману в течение минимум 480 часов (согласно ISO 9227) является общим требованием OEM. . Высокопроизводительные приложения рассчитаны на 1000 часов.

Отраслевые стандарты и спецификации для справки

Отделы закупок и качества должны привести спецификации труб в соответствие с установленными международными стандартами. К наиболее актуальным относятся:

• ЭН 10305-1 – Бесшовные холоднотянутые стальные трубы для прецизионного применения; основной европейский стандарт для внутренних трубок амортизаторов.
• ЭН 10305-2 – Сварные холоднотянутые стальные трубы для прецизионного применения; актуально для внешних резервных трубок.
• АСТМ А519 – Американский стандарт на бесшовные механические трубы из углеродистой и легированной стали; широко используется для трубок SAE 1026 CDS.
• DIN 2391 – Старый немецкий стандарт все еще упоминается во многих чертежах OEM; определяет допуски для прецизионных стальных труб.
• ИСО 3304 / ИСО 3305 – Международные стандарты на бесшовные и сварные прецизионные трубы, используемые в согласованных на глобальном уровне спецификациях.

При покупке трубок всегда запрашивайте Протокол испытаний материала (MTR/сертификат завода) согласно EN 10204 3.1 или 3.2 , который подтверждает химический состав, результаты механических испытаний и проверку размеров производителем или независимой третьей стороной.

Выбор подходящей трубки: практический контрольный список

При выборе или покупке стальных труб для гидравлических амортизаторов систематически учитывайте следующие параметры:

1. Определите тип приложения — легковой автомобиль, коммерческий автомобиль, промышленная техника или автоспорт. Каждый из них имеет разные профили давления, цикла и температуры.
2. Определить функцию трубки — внутренний рабочий цилиндр или внешняя резервная трубка. Это определяет решение о беспрепятственном решении против ВПВ.
3. Установите требования к давлению — типичные автомобильные внутренние цилиндры работают под давлением 100–250 бар; В тяжелых условиях эксплуатации или в гоночных условиях давление может достигать 350 бар и более.
4. Укажите допуски на размеры — Допуск по внутреннему диаметру, допуск по наружному диаметру, изменение толщины стенки, прямолинейность и овальность.
5. Укажите качество поверхности - значение Ra отверстия, угол штриховки и любые требования к покрытию отверстия и внешней поверхности.
6. Выберите марку стали — Е235 для стандартного режима, Е355 для повышенной производительности; марки сплавов для автоспорта.
7. Подтвердить защиту от коррозии — тип покрытия и минимальное количество часов солевого тумана в зависимости от условий нанесения.
8. Требовать документацию — Сертификаты завода EN 10204 3.1 или 3.2 как минимум; сторонняя проверка критически важных приложений.

Распространенные виды отказов и как качество труб их предотвращает

Понимание того, почему лампы выходят из строя при эксплуатации, помогает понять, почему детали технических характеристик имеют значение.

• Преждевременная течь уплотнения – Причиной является плохая обработка отверстия (высокий Ra), некруглость отверстия или точечная коррозия на поверхности. Предотвращается путем хонингования до Ra ≤ 0,4 мкм и применения соответствующей защиты отверстия.
• Усталостное растрескивание – Возникает в местах сварных швов, поверхностных дефектах или концентрациях напряжений в результате формовки с малым радиусом. Холоднотянутые бесшовные трубы и проверенная термическая обработка значительно снижают этот риск.
• Поршень – Возникает из-за несоответствия диаметра отверстия или твердых частиц, застрявших в поверхности. Жесткие допуски на внутренний диаметр и чистое хонингование предотвращают это.
• Внешняя коррозия, приводящая к разрушению конструкции – Особенно актуально на автомобилях, эксплуатируемых в зимних условиях засоления дорог. Адекватная обработка поверхности и выбор антикоррозионного покрытия напрямую решают эту проблему.
• Ползучесть размеров под постоянным давлением – Риск из-за недостаточной толщины стенки или неправильной марки стали. Правильный выбор материала и расчет толщины стенок исключают это.

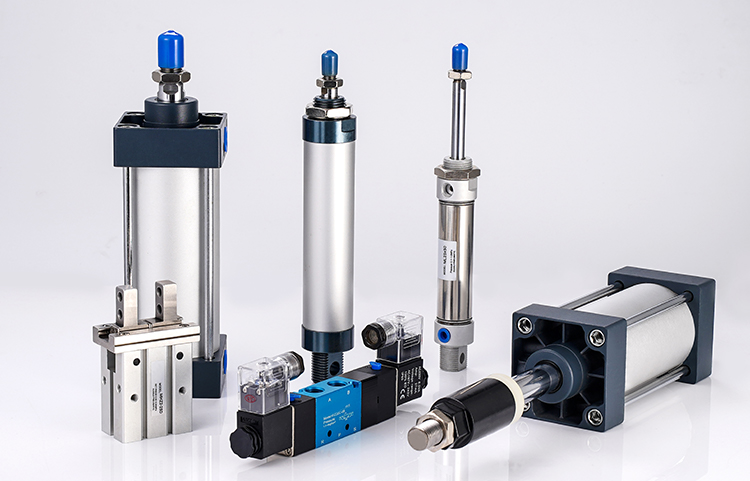

Материал трубки пневматический цилиндр напрямую определяет его номинальное давление, коррозионную стойкость, вес и срок службы. Для большинства промышленных применений углеродистая сталь предлагает лучший баланс прочности и стоимости; нержавеющая сталь — лучший выбор для коррозийных или пищевых сред; А алюминиевый сплав превосходен там, где снижение веса является приоритетом. Понимание различий в характеристиках этих трех материалов помогает инженерам и покупателям избежать дорогостоящего несоответствия между характеристиками цилиндра и требованиями применения.

Каждый материал имеет свой набор механических свойств, ограничений совместимости и финансовых последствий. В разделах ниже описано, что вам нужно знать о каждом варианте и о том, как сделать выбор между ними.

Трубы из углеродистой стали: высокая прочность, низкая стоимость, максимальная универсальность

Углеродистая сталь остается наиболее широко используемым материалом трубок в пневматических цилиндрах в тяжелом производстве, сборке автомобилей и общепромышленном оборудовании. Его популярность сводится к простому сочетанию механической прочности и доступности.

Механические характеристики

Холоднотянутые бесшовные трубы из углеродистой стали обычно достигают прочности на разрыв 400–600 МПа , что делает их способными выдерживать рабочее давление до 1,6 МПа (16 бар) в стандартных конструкциях пневматических цилиндров и даже выше в усиленных конфигурациях. Предел текучести материала хорошо выдерживает циклические нагрузки, что важно для цилиндров, совершающих миллионы ходов в течение всего срока службы.

Толщина стенок труб из углеродистой стали обычно составляет от от 1,5 мм до 5 мм в зависимости от размера отверстия и класса давления, что дает конструкторам возможность точно настроить баланс между весом и структурной целостностью.

Требования к обработке поверхности

Основным ограничением углеродистой стали является ее подверженность ржавчине. Без обработки поверхности влага в системе подачи сжатого воздуха или в рабочей среде вызовет коррозию как отверстия, так и внешних поверхностей. Стандартные стратегии смягчения последствий включают в себя:

• Твердое хромирование внутреннего отверстия (стандартная толщина: 15–25 мкм ) для создания гладкой, устойчивой к коррозии поверхности скольжения уплотнения поршня.
• Фосфатное покрытие или химическое никелирование внешних поверхностей.
• Цинковая или эпоксидная краска для защиты в условиях умеренной влажности.

В чистых, сухих производственных помещениях с надлежащей фильтрацией воздуха и смазкой трубы из углеродистой стали надежно превосходят 10 миллионов циклов хода прежде чем потребуется замена уплотнения или доработка отверстия.

Преимущество в стоимости

Запас труб из углеродистой стали стоит примерно На 30–50 % меньше, чем у сопоставимой нержавеющей стали. и широко доступен у отечественных и международных поставщиков. Для крупносерийных OEM-приложений, где ежегодно производятся тысячи цилиндров, эта разница оказывает существенное влияние на общую стоимость продукта.

Трубы из нержавеющей стали: коррозионная стойкость без компромиссов

Трубки пневматических цилиндров из нержавеющей стали являются предпочтительным материалом везде, где рабочая среда связана с влажностью, химикатами, промывкой или гигиеническими требованиями. Они являются стандартными в пищевой, фармацевтической промышленности, морском оборудовании и уличном оборудовании.

Распространенные сорта и их свойства

Двумя наиболее распространенными марками нержавеющей стали, используемыми в трубках пневматических цилиндров, являются: 304 (1,4301) и 316 (1,4401) . Их различия имеют практическое значение:

Для применений, связанных с распылением соленой воды или кислотными чистящими средствами, которые часто встречаются на предприятиях по переработке морепродуктов или на химических предприятиях. Нержавеющая сталь 316 — более безопасная спецификация. . Добавленный молибден создает пассивный оксидный слой, который противостоит точечной коррозии в средах с высоким содержанием хлоридов, где 304 в конечном итоге выйдет из строя.

Чистота поверхности и качество отверстия

Цилиндрические трубы из нержавеющей стали обычно оттачиваются до шероховатости внутренней поверхности Ra 0,2–0,4 мкм — эквивалентно отделке отверстия из углеродистой стали. В гигиенических применениях внешняя поверхность часто подвергается электрополировке до Ra ≤ 0,8 мкм, что сводит к минимуму бактериальную адгезию и делает очистку более эффективной.

В отличие от углеродистой стали, трубы из нержавеющей стали обычно не требуют дополнительного покрытия внутреннего отверстия . Присущая материалу коррозионная стойкость исключает этап хромирования, что может частично компенсировать более высокую стоимость сырья в расчетах общих производственных затрат.

Трубки из алюминиевого сплава: легкий вес для динамических применений

Трубки из алюминиевого сплава привносят принципиально иной набор компромиссов в конструкцию пневматических цилиндров. Их определяющим преимуществом является вес: алюминиевый сплав имеет плотность примерно 2,7 г/см³ , по сравнению с 7,85 г/см³ для углеродистой стали и 8,0 г/см³ для нержавеющей стали. Это примерно треть веса того же объема материала.

Где снижение веса создает реальную ценность

В робототехнике, инструментах на конце манипулятора, портальных системах и в любых приложениях, где приводы перемещаются динамически, вес цилиндра напрямую влияет на время цикла, энергопотребление и структурную нагрузку на окружающую раму машины. Пневматический цилиндр с алюминиевой трубкой может быть на 40–60 % легче чем эквивалентная версия из углеродистой стали — разница, которая проявляется в многоцилиндровых системах.

Например, стандартный пневматический цилиндр диаметром 63 мм и ходом 200 мм может весить примерно 1,8 кг из углеродистой стали и only 0,75 кг из алюминиевого сплава . На шестиосном манипуляторе робота, несущем четыре таких цилиндра, это позволяет сэкономить более 4 кг веса полезной нагрузки, что напрямую увеличивает эффективную мощность робота или позволяет использовать меньшую и менее дорогую модель робота.

Распространенные сплавы и поверхностная закалка

Наиболее распространенными алюминиевыми сплавами, используемыми для изготовления цилиндрических трубок, являются: 6061-Т6 и 6063-Т5 Оба материала обладают хорошей обрабатываемостью и умеренной коррозионной стойкостью благодаря естественному оксидному слою. Однако чистый алюминий значительно мягче стали — его твердость по Бринеллю примерно равна 95 ГБ для 6061-T6 против 120–200 HB для углеродистой стали .

Чтобы решить эту проблему, алюминиевые отверстия цилиндров почти всегда жестко анодируются, создавая поверхностный слой с твердостью до 400–500 ВН на типичной глубине 25–50 мкм . Такая обработка значительно повышает износостойкость и срок службы уплотнений, приближая долговечность алюминиевых отверстий к долговечности хромированных стальных отверстий в циклах умеренной нагрузки.

Ограничения по давлению и температуре

Цилиндрические трубки из алюминиевого сплава обычно рассчитаны на 1,0 МПа (10 бар) рабочее давление — ниже номинального значения 1,6 МПа, обычного для эквивалентных конструкций из углеродистой или нержавеющей стали. Обычно этого достаточно для стандартных пневматических систем, в которых рабочее давление 0,4–0,8 МПа типичны.

Диапазон рабочих температур для алюминиевых баллонов обычно составляет от -20°С до 80°С , который охватывает большинство заводских сред. Для высокотемпературных применений, например, рядом с печами или в горячих прессах, более подходящим выбором будет углеродистая или нержавеющая сталь.

Параллельное сравнение всех трех материалов трубок

В таблице ниже приведены основные характеристики производительности и применения трубок пневматических цилиндров из углеродистой стали, нержавеющей стали и алюминиевых сплавов, что облегчает прямое сравнение.

Как выбрать правильный материал трубки для вашего применения

Схема принятия решений не должна быть сложной. Проработайте следующие вопросы по порядку:

1. Является ли окружающая среда коррозионной, влажной или соответствует ли она санитарным нормам? Если да, то подходящим выбором будет нержавеющая сталь (316 для воздействия хлоридов, 304 для общей влажности). Пропустите сравнение затрат с углеродистой сталью — затраты на обслуживание и замену корродированных баллонов быстро превысят надбавку к цене материала.
2. Является ли вес критическим параметром конструкции? Если цилиндр установлен на движущейся конструкции, манипуляторе робота или любой динамически нагруженной системе, где масса влияет на производительность, алюминиевый сплав должен быть вариантом по умолчанию — при условии, что рабочее давление остается в пределах 1,0 МПа.
3. Приложение применяется в стандартной сухой промышленной среде? Если ни коррозия, ни вес не являются основными проблемами, углеродистая сталь обеспечивает наилучшее сочетание прочности, доступности и стоимости единицы продукции. Убедитесь, что подаваемый сжатый воздух правильно фильтруется и осушается, чтобы защитить поверхность отверстия.
4. Существуют ли экстремальные температурные требования? При работе на открытом воздухе при минусовых температурах или при близком нагреве внимательно проверяйте температурные значения. Нержавеющая сталь выдерживает самый широкий температурный диапазон; алюминий является наиболее ограничительным.

В тех случаях, когда два материала кажутся одинаково жизнеспособными, общая стоимость владения в течение ожидаемого срока службы баллона, включая трудозатраты на техническое обслуживание и затраты на время простоя, почти всегда четко указывает на преимущество одного варианта перед другим.

Производственные стандарты и что нужно проверить перед покупкой

Независимо от материала трубки, качество готового отверстия является наиболее важным фактором производительности цилиндра. Плохо отточенное отверстие — независимо от материала — ускорит износ уплотнения и приведет к преждевременному выходу из строя. При оценке трубок пневматических цилиндров проверьте следующее:

• Допуск круглости отверстия: Должен быть в пределах класса IT7 или выше (для отверстия диаметром 63 мм это означает допуск по круглости ≤30 мкм).
• Шероховатость внутренней поверхности (Ra): Целевой Ra 0,2–0,4 мкм для всех материалов, чтобы обеспечить правильную работу уплотнения и длительный срок его службы.
• Постоянство толщины стенки: Проверьте с помощью ультразвукового контроля или документирования: неравномерная толщина стенок создает точки концентрации напряжений при циклическом изменении давления.
• Сертификация материала: Запросите протоколы заводских испытаний (MTR), подтверждающие, что состав сплава, состояние термообработки и механические свойства соответствуют спецификации.
• Адгезия покрытия (для углеродистой стали): Хромирование должно быть проверено по стандарту ISO 1456 или его эквиваленту на адгезию, пористость и твердость.

Ведущие производители цилиндров соблюдают такие стандарты, как ИСО 15552 (профильный цилиндр стандартный), ИСО 6432 (мини-цилиндры) и национальные стандарты, такие как JIS B 8370 в Японии. Соответствие баллонов этим стандартам гарантирует, что геометрия труб и свойства материала будут находиться в проверенных и проверенных диапазонах.

Заключительный вывод

Каждый из трех материалов трубок основных пневматических цилиндров имеет четко определенную область производительности. Углеродистая сталь доминирует в экономически чувствительных и чистых промышленных средах. Нержавеющая сталь является бесспорным выбором для коррозийных, гигиенических или пищевых условий. Алюминиевый сплав обеспечивает непревзойденную экономию веса в динамических и роботизированных приложениях. где масса является конструктивным ограничением.

Выбор неправильного материала не просто создает проблемы с обслуживанием — он может поставить под угрозу безопасность, сократить время безотказной работы машины и привести к увеличению гарантийных расходов, которые намного превышают первоначальные затраты на правильный выбор материала. Используйте рабочую среду, номинальное давление, весовой баланс и общую стоимость владения в качестве основных критериев выбора и проверьте характеристики качества отверстия, прежде чем обращаться к поставщику.
