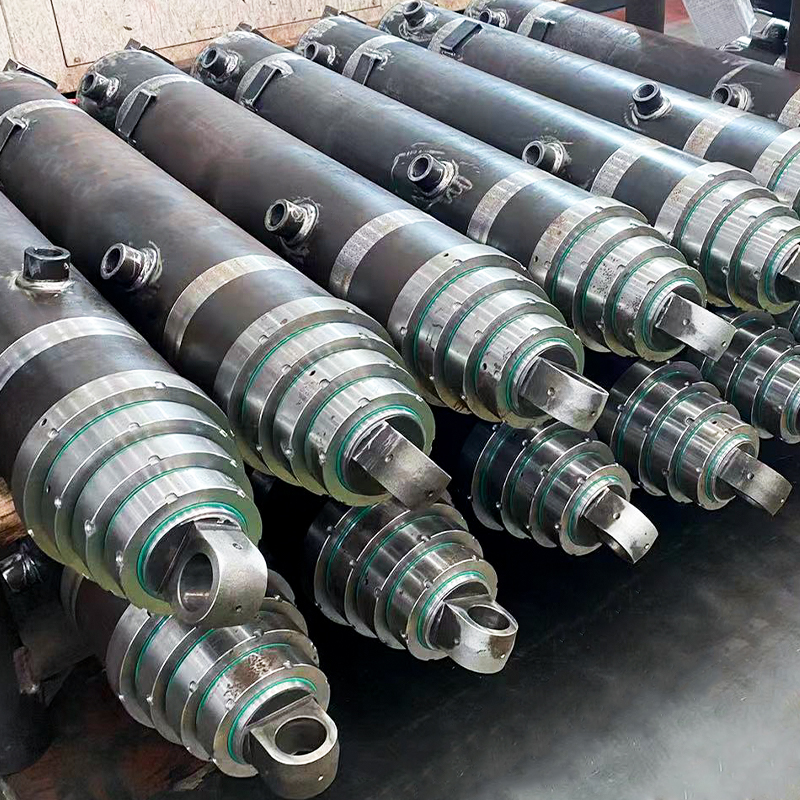

Наши телескопические гидравлические цилиндры представляют собой многоступенчатые цилиндры большой грузоподъемности, предназначенные для самосвалов, прицепов и промышленного подъемного оборудования.
Наши телескопические гидравлические цилиндры представляют собой многоступенчатые цилиндры большой грузоподъемности, предназначенные для самосвалов, прицепов и промышленного подъемного оборудования.
Каждый комплект труб изготавливается с высокой точностью из холоднотянутой стали E355, что обеспечивает:
·Плавное выдвижение и втягивание на нескольких этапах
·Высокая прочность при больших нагрузках
·Длительный срок службы при минимальном обслуживании
Изготовлено по индивидуальному заказу в соответствии с вашими требованиями, включая длину сцены, диаметр и толщину стенок.
Типичные марки стали
·EN 10305-1 E355 – холоднотянутая бесшовная сталь, высокая прочность и усталостная прочность
·ASTM A519 / ST52 / 20MnV6 / 27SiMn – опционально для специализированных применений, требующих дополнительной прочности
Дополнительные материалы
Для легких или специальных ступеней трубы также могут быть изготовлены из:
·EN 10305-2 Холоднотянутая сварная сталь – подходит для телескопических ступеней низкого давления или меньшего размера
·Сварные трубы ASTM A513 – прецизионная сварка, могут быть хонингованы или обработаны для индивидуальных применений
·Индивидуальные спецификации доступны по запросу.
Распространенные размеры труб телескопических цилиндров (OD × WT)
| Внешний диаметр (мм) | Вес (мм) | Тип сцены / Примечания |
| 60 | 4 | Самые маленькие ступени, легкие цилиндры |
| 100 | 5 | Легкие цилиндры |
| 120 | 6 | Цилиндры средней грузоподъемности |
| 140 | 7 | Первичные этапы для самосвалов |
| 160 | 8 | Сверхмощные ступени |
| 180 | 9 | Цилиндры для экстремальных условий эксплуатации |
| 200 | 10 | Сверхтяжелый |
| 220 | 11 | Очень большие гидравлические цилиндры |
| 250 | 12 | Специальные / экстремальные цилиндры |
Примечание. Толщина стенки увеличивается пропорционально внешнему диаметру для поддержания структурной целостности, прямолинейности и плавной работы поршня. Доступны индивидуальные размеры.
Технические характеристики
·Материал: Холоднотянутая бесшовная сталь E355 (основная); опционально EN 10305-2 или ASTM A513
·Отделка поверхности: Обработанный внешний и внутренний диаметр; опциональное хонингование для плавного хода поршня
·Толерантность: H8 или плотнее на ID
·Прямолинейность: ≤ 0,3 мм/м на ступень
·Округлость: ≤ 0,03 мм на ступень
·Применение: Многоступенчатые телескопические цилиндры для самосвалов, прицепов и промышленных подъемников
Производственный процесс
1. Выбор стальных труб – высокопрочные марки E355 или опционально EN 10305-2 / ASTM A513
2. Холодный рисунок – улучшает прямолинейность, точность размеров и качество поверхности
3. Прецизионная обработка – индивидуальный внешний диаметр, внутренний диаметр и конечная отделка для каждого этапа
4. Дополнительное хонингование – обеспечивает плавную работу поршня и низкое трение
5. Осмотр – прямолинейность, округлость, точность размеров и чистота поверхности
6. Сборка готова – комплекты трубок, соответствующие многоступенчатой конструкции цилиндра
Основные характеристики и преимущества
·Многоступенчатые комплекты труб для телескопических цилиндров
·Высокопрочная холоднотянутая сталь – долговечна при больших нагрузках
·Дополнительные материалы для легких или специальных сцен
·Изготовлены по индивидуальному заказу для самосвалов, прицепов или тяжелой техники
·Дополнительное хонингование для плавного хода поршня
·Готовые к сборке комплекты сокращают время сборки
Приложения
·Телескопические цилиндры для самосвалов и прицепов
·Промышленное подъемное и погрузочно-разгрузочное оборудование
·Мощная мобильная техника
·Индивидуальные многоступенчатые гидравлические цилиндры, требующие прецизионных комплектов труб
