Обзор

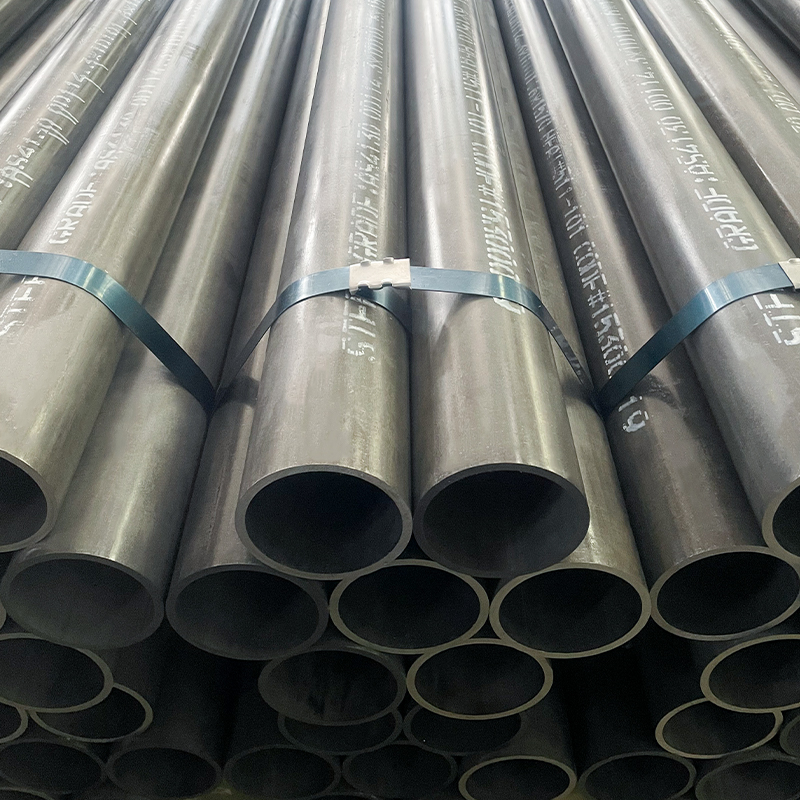

Обеспечьте эффективность ваших геотехнических буровых работ с помощью наших геотехнических бурильных труб ASTM A519 Grade 4130. Эти бесшовные или сварные стальные трубы, доступные в размерах от Ø60,3 до 114,3 мм (2,375–4,5 дюйма) наружного диаметра (OD) и от 4 до 12,7 мм (0,157–0,5 дюйма) толщины стенки (WT), включая стандартный для отрасли размер Ø89 мм x 6 мм (3,504 дюйма x 0,236 дюйма), обеспечивают исключительную прочность, долговечность и точность отбора проб почвы в экологических условиях геотехнические и подземные скважины. Разработанные для ударного и вращательного бурения, они обеспечивают надежную работу в сложных грунтовых условиях с минимальным вторичным использованием в конструкционных целях.
Почему стоит выбрать нашу геотехническую бурильную трубу?
·Исключительная прямолинейность: Прямолинейность в пределах 0,1 мм/метр сохраняет точность бурения и уменьшает отклонение ствола скважины.
·Улучшенные механические свойства – Более высокий предел текучести и усталостная прочность по сравнению с горячекатаными трубами.
·Жесткий допуск размеров : Постоянный внешний диаметр, толщина стенки и посадка резьбы. (например, Ø89 мм/3,504 дюйма OD ±0,1 мм, 6 мм/0,236 дюйма WT ±3%) обеспечивают совместимость с геотехническими установками.
·Гладкая внутренняя и внешняя поверхность – Меньшее трение, более легкое удаление грязи/жидкости.
·Продленный срок службы – Устойчив к износу, повреждению резьбы и усталостному разрушению.
·Размеры, соответствующие мировым стандартам: Такие размеры, как Ø89 мм x 6 мм (3,504 дюйма x 0,236 дюйма) и Ø76,1 мм x 6 мм (3 дюйма x 0,236 дюйма), отвечают потребностям промышленности в отборе проб почвы.
·Универсальная производительность: Оптимизирован для Geoprobe® DT45 и аналогичных установок, обеспечивая эффективный отбор проб керна.
Распространенные марки стали для геотехнических бурильных труб
Наши бурильные трубы ASTM A519 Grade 4130 дополняются другими марками для удовлетворения разнообразных геотехнических потребностей:
·ASTM A519 4130 (45#): Высокопрочная легированная сталь (предел текучести: ~520 Н/мм², предел прочности на разрыв: ~690 Н/мм²) для отбора проб почвы в смешанных почвах (например, Ø89 мм x 6 мм/3,504 дюйма x 0,236 дюйма).
·ASTM A519 4140: Более высокая прочность (предел текучести: ~655 Н/мм², предел прочности на разрыв: ~862 Н/мм²) для более глубокого или твердого отбора проб почвы (например, Ø101,6 мм x 8 мм/4 дюйма x 0,315 дюйма).
· ASTM A519 4340: Сверхвысокая прочность (предел текучести: ~710 Н/мм², предел прочности на растяжение: ~930 Н/мм²) для экстремальных геотехнических условий (например, Ø114,3 мм x 10 мм/4,5 дюйма x 0,394 дюйма).
·API 5DP E75: Стандартная марка бурильных труб (предел текучести: ~517 Н/мм², предел прочности на разрыв: ~689 Н/мм²) для бурения геотехнических и водяных скважин (например, Ø76,1 мм x 6 мм/3 дюйма x 0,236 дюйма).
·API 5DP X95: Повышенная прочность (предел текучести: ~655 Н/мм², предел прочности на разрыв: ~724 Н/мм²) для сложных условий отбора проб грунта (например, Ø89 мм x 6 мм/3,504 дюйма x 0,236 дюйма).
·API 5DP G105: Высокая прочность (предел текучести: ~724 Н/мм², предел прочности на разрыв: ~793 Н/мм²) для глубокого геотехнического бурения (например, Ø101,6 мм x 8 мм/4 дюйма x 0,315 дюйма).
·API 5DP S135: Премиальная прочность (предел текучести: ~931 Н/мм², предел прочности на разрыв: ~1000 Н/мм²) для экстремальных условий (например, Ø114,3 мм x 10 мм/4,5 дюйма x 0,394 дюйма).
·AISI 304 (EN 1.4301): Нержавеющая сталь для коррозионно-стойкого бурения в загрязненных грунтах (например, Ø89 мм x 6 мм / 3,504 дюйма x 0,236 дюйма).
Эти сорта обеспечивают универсальность при отборе проб почвы, установке скважин для подземных вод и геотехнических испытаниях, что соответствует таким стандартам, как API 5DP и GB/T 699.
Производственный процесс
1. Выбор сырья – Премиальные заготовки (45#, AISI 1045, 4130, 4140) проверяются на чистоту и консистенцию.
2. Горячая формовка – Заготовки горячекатаные или кованые в полые трубы.
3. Холодный рисунок – Трубы подвергаются холодной вытяжке с помощью прецизионных штампов для повышения точности размеров, округлости и прямолинейности.
4. Термическая обработка – Закалка с целью достижения баланса прочности, вязкости и усталостной прочности.
5. Выпрямление – Современные многовалковые и гидравлические правильные машины обеспечивают очень жесткие допуски прямолинейности трубы, уменьшая отклонение сверления.
6. Обработка на станках с ЧПУ – Концы поворачиваются и готовятся к заправке.
7. Резьба – Резьба Q™ (или R/T/API) нарезается на токарных станках с ЧПУ для обеспечения надежной передачи крутящего момента.
8. Обработка поверхности – Черный оксид, фосфатирование, цинкование или покрытие по желанию заказчика.
9. Инспекция и испытания – Проверка размеров, проверка прямолинейности, ультразвуковой контроль, проверка твердости и калибровка резьбы.
10. Упаковка – Трубы оснащены протекторами резьбы и надежно связаны.
Этот процесс позволяет получить высокопроизводительную бурильную трубу для надежного отбора проб почвы.
Характеристики материала
Оценка: ASTM A519 Grade 4130 (эквивалент GB/T 699 45#), с опциями для 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Химический состав (класс 4130, %, если не указано иное):
·Углерод (С): 0,28–0,33
·Марганец (Mn): 0,40–0,60
·Фосфор (P): 0,035 макс
·Сера (S): 0,040 макс
·Хром (Cr): 0,80–1,10
·Молибден (Mo): 0,15–0,25
Механические свойства (класс 4130, закаленные и отпущенные):
·Предел текучести: ~520 Н/мм²
·Прочность на растяжение: ~690 Н/мм²
·Удлинение: 15% (мин)
Диапазон размеров:
·Внешний диаметр (OD): Ø60,3–114,3 мм (2,375–4,5 дюйма)
·Толщина стенки (WT) : 4–12,7 мм (0,157–0,5 дюйма)
·Длина: R1 (6,1–7,6 м / 20–25 футов), R2 (8,5–10 м / 28–33 фута), R3 (11,6–13,7 м / 38–45 футов) или изготовленные на заказ
Распространенные размеры геотехнических бурильных труб (OD x WT):
·Ø60,3 мм x 6 мм (2,375 дюйма x 0,236 дюйма, легкий отбор проб почвы)
·Ø76,1 мм x 6 мм (3 дюйма x 0,236 дюйма, стандартный отбор проб почвы)
·Ø89 мм x 6 мм (3,504 дюйма x 0,236 дюйма, стандартный отбор проб почвы)
·Ø101,6 мм x 8 мм (4 дюйма x 0,315 дюйма, более глубокий отбор проб почвы)
·Ø114,3 мм x 10 мм (4,5 дюйма x 0,394 дюйма, мощное геотехническое бурение)
Допуски (согласно ASTM A519):
·ОД: ±0,05 мм для Ø60,3–100 мм; ±0,1 мм для >100–114,3 мм
·WT: ±3%
·Длина: ±50 мм для длины реза
·Условия доставки: Закаленный и отпущенный, нормализованный
·Поверхностные условия: Черный оксид, фосфатное покрытие или по указанию заказчика
·Соединительные нити: NC26, NC31, NC38, NC40 или по индивидуальному заказу
Приложения
Наши бурильные трубы ASTM A519 Grade 4130 и другие (например, Ø89 мм x 6 мм / 3,504 дюйма x 0,236 дюйма) предназначены для:
Геотехнический отбор проб грунта, исследование участка, геотехническое бурение: высокопроизводительная бурильная труба для:
1. Экологические испытания: Анализ почвы на загрязнение (4130, AISI 304, Ø89 мм x 6 мм).
2. Геотехнические исследования: Стандартное испытание на проникновение (SPT), отбор проб керна (4130, 4140, Ø76,1 мм x 6 мм).
3. Скважины подземных вод: Установка контрольных скважин (API 5DP E75, X95, Ø101,6 мм x 8 мм).
4. Динамическое зондирование: Ударный отбор проб в смешанных почвах (4130, G105, Ø89 мм x 6 мм).
5. Оценка объектов гражданского строительства
6. Анализ устойчивости фундамента и грунта
7. Вторичные приложения (ограниченное использование):
·Небольшие структурные опоры (например, ASTM A519 4140).
·Временные обсадные трубы для неглубокого бурения (AISI 304).
Для более легких условий эксплуатации ознакомьтесь с нашими трубами ASTM A513 Grade 1010 для конвейерных роликов.
Гарантия качества
Все трубы марок 4130, 4140, API 5DP и других соответствуют стандартам ASTM A519, API 5DP или соответствующим стандартам. Сертификаты испытаний по DIN EN 10204 3.1 проверяют химический состав, механические свойства и точность размеров. Ультразвуковые испытания, испытания на твердость и проверки резьбы обеспечивают максимальную производительность геотехнического бурения.
Повысьте эффективность отбора проб почвы
·Создано для прочных почв: Такие размеры, как Ø89 мм x 6 мм (3,504 дюйма x 0,236 дюйма) и Ø101,6 мм x 8 мм, с классами от 4130 до S135, обеспечивают долговечность и точность.
·Соответствие глобальным стандартам: Варианты ASTM A519, API 5DP и GB/T 699 отвечают мировым геотехническим потребностям.
·Гибкое предложение: Имеются в наличии стандартные размеры и настраиваемые длины для ваших буровых установок.
·Экспертное руководство: Наша команда поможет вам выбрать идеальный сорт и размер для эффективного отбора проб почвы.
