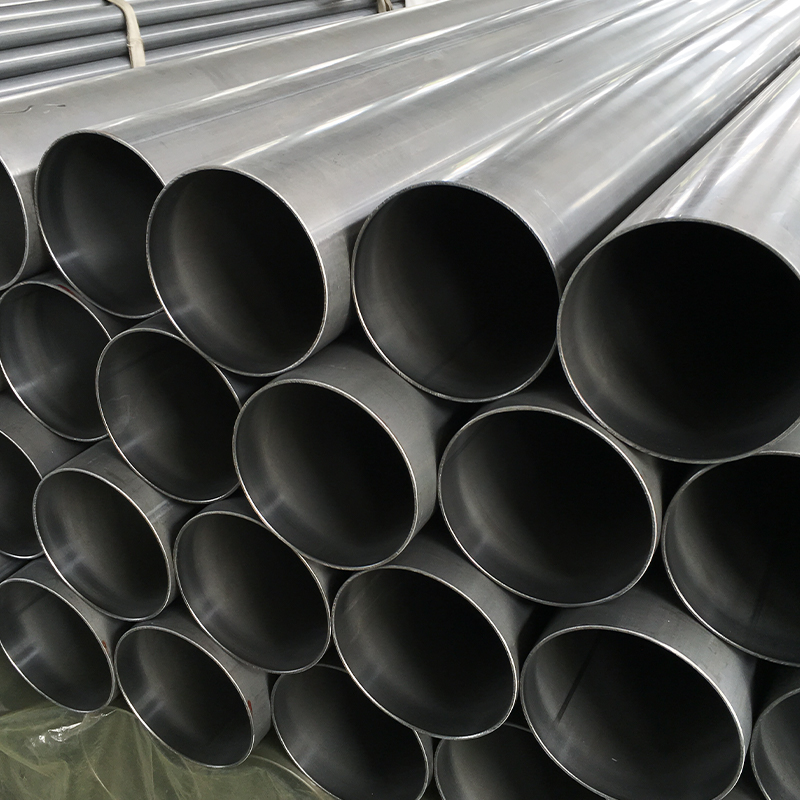

Тонкостенная стальная трубка CDW большого диаметра Ø100*1
  • Тонкостенная стальная трубка CDW большого диаметра Ø100*1

Тонкостенная стальная трубка CDW большого диаметра Ø100*1

Тонкостенная холоднотянутая сварная труба большого диаметра – Ø100×1 ммПрецизионная тонкостенная труба для легких конструкционных примененийХарактеристики продукта

Запросить сейчас

Параметр

Спецификация

Толерантность

Внешний диаметр (OD)

100 мм (±0,15 мм)

ДИН 2393 h9

Толщина стенки

1,0 мм (±0,05 мм)

DIN 2393 ±5%

Длина

1-7м (по индивидуальному заказу до 12м)

Прямолинейность ≤0,5 мм/м

Сорт материала

СТ37-2 / СТ52-3 / Е355

EN 10305-2

Отделка поверхности

Гладкий (Ra ≤1,2 мкм)

Опционально полированный

Расширенный диапазон размеров и спецификаций

Внешний диаметр (мм)

Толщина стенки (mm)

Стандартная длина

Толерантность

МИНИМАЛЬНЫЙ ЗАКАЗ

50-80

0,8-1,5

2-7м

±0,10 мм

200кг

82-120

1,0-2,0

2-7м

±0,15 мм

150кг

121-180

1.2-3.0

2-7м

±0,20 мм

100кг

182-250

1,5-4,0

2-6м

±0,25 мм

50кг

251-299

2,0-5,0

2-6м

±0,30 мм

30кг

Основные примечания:

· Все размеры доступны в ST37-2, ST52-3, E355
· Индивидуальная длина до 12 м (прямолинейность ≤1 мм/м)
· Доступны специальные допуски (±0,05 мм стенки, ±0,03 мм наружный диаметр)

Конкурентное преимущество

Параметр

Наша трубка

Отраслевой стандарт

Бесшовная трубка

Допуск OD

±0,1 мм

±0,30 мм

±0,50 мм

Вариация стены

±2%

±10%

±8%

Время выполнения

2-3 недели

4-6 недель

6-8 недель

Ключевые преимущества

· Снижение веса на 40% по сравнению со стандартными настенными трубками
· Готово к сварке – Чистая поверхность без оксидов (Sa 2.5)
· Прослеживаемость партии – Полная сертификация EN 10204 3.1

Упаковочные решения

Тип

Емкость

Специальные возможности

Стойки VMI

200 тюбиков

RFID-отслеживание, доставка JIT

Коробки против раздавливания

50 тюбиков

Влажность контролируется

Эко-пакеты

100 тюбиков

Перерабатываемые ПЭТ-ремни

Производственный процесс

1. Выбор материала
·Холоднокатаная стальная полоса (EN 10139) с контролируемым химическим составом
·Ультразвуковая очистка поверхности (стандарт Sa 2.5)
2. Прецизионная сварка
·Высокочастотная индукционная сварка (400 кГц)
·Отжиг в шве для получения однородной структуры зерна
3. Холодный рисунок
·3-этапный процесс рисования с уменьшением на 18%
·Специальная опора оправки для обеспечения целостности тонких стенок
4. Контроль качества
·100% вихретоковое тестирование (EN 10246-1)
·Измерение лазерного микрометра (±0,02 мм)
·Гидростатическое испытание (опционально, до 150 бар)

Техническое сравнение

Особенность

Наша трубка Ø100×1 мм

Стандартная трубка CDW

Согласованность стен

±0,03 мм

±0,10 мм

Овальность

≤0,1% OD

≤0,3% OD

Предел текучести

На 20% выше

Стандарт

Шероховатость поверхности

Ра 0,8-1,2 мкм

Ра 1,5-2,5 мкм

Ключевые преимущества

· Экономия веса: На 30% легче обычных трубок
· Точная посадка: Идеально подходит для телескопических узлов
· Экономически эффективно: На 15–20 % дешевле бесшовных альтернатив
· Готово к использованию: Не требуется вторичная обработка

Типичные приложения

· Аэрокосмические компоненты (некритические конструкции)
· Рамы медицинского оборудования
· Системы крепления солнечных панелей
· Архитектура выставочных экспозиций
· Роботизированные каналы для рук

Варианты упаковки

Тип

Кол-во в упаковке

Защита

Деревянный ящик

50 тюбиков

Водонепроницаемая упаковка

Упаковка стальных полос

100 тюбиков

Защитные ограждения краев

Пользовательская стойка VMI

200 тюбиков

RFID-метка

Свяжитесь с нашими специалистами по тонким стенкам:
·[Кнопка] Запросить бесплатный образец (длина 2 м)
·[Кнопка] Получить минимальную цену заказа
