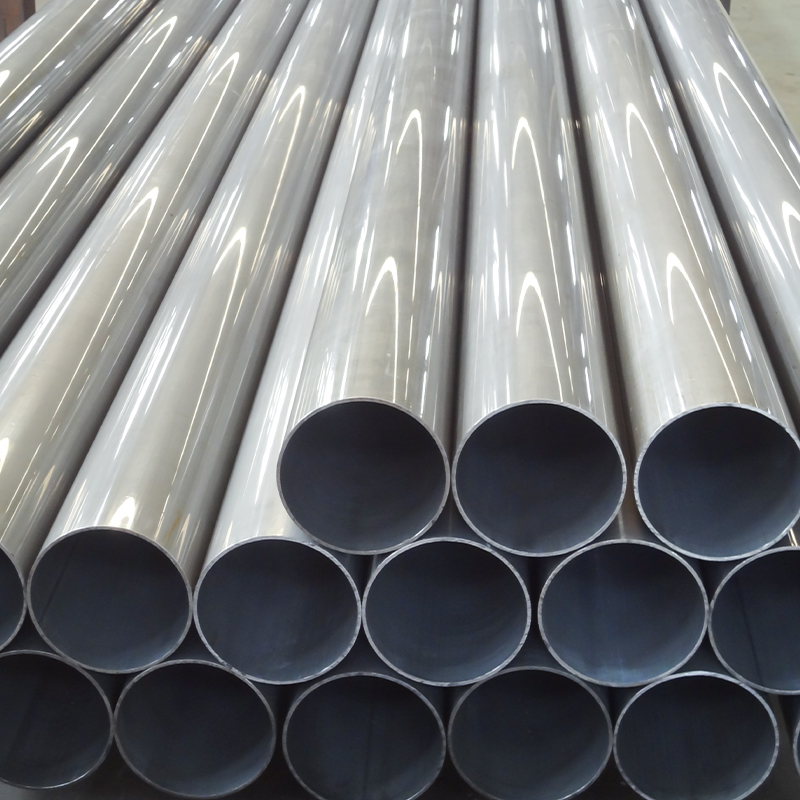

Холоднотянутая сварная стальная труба (CDW) – DIN 2393 | ASTM A513 (ST37-2, ST52-3)
Высокоточные стальные трубы CDW для гидравлического, автомобильного и промышленного применения
Компания Suao Metal поставляет высококачественные холоднотянутые сварные (CDW) стальные трубы, изготовленные в соответствии со стандартами DIN 2393a и ASTM A513, доступные в марках ST37-2 и ST52-3. Наши прецизионные трубы обеспечивают превосходную прочность, жесткие допуски и превосходную отделку поверхности —идеально подходят для сложных промышленных применений.
Основные характеристики и преимущества
· Точность холодного волочения – Улучшает механические свойства (более высокая прочность на разрыв, улучшенная твердость).
· Строгое соблюдение – Соответствует спецификациям ДИН 2393 (Германия) и АСТМ А513 (США).
· Гладкая поверхность – Без заусенцев, готов к механической обработке, нанесению покрытия или сварке.
· Широкий ассортимент материалов – СТ37-2 (эквивалент S235JR) для свариваемости и СТ52-3 (эквивалент S355JR) для применений с высокими нагрузками.
· Пользовательские размеры – Доступны различные варианты внешнего диаметра, толщины стенок и длины в соответствии с вашими требованиями.
Общие приложения
· Гидравлические и пневматические системы (трубки цилиндров, компоненты привода)
· Автомобильные детали (шасси, трансмиссия, топливопроводы)
· Машины и подшипники (конвейерные ролики, втулки, валы)
· Строительство и структурная инженерия (строительные леса, опорные рамы)
Стандарты и эквивалентные оценки
| Стандарт | Оценка | Ключевые свойства | Эквивалентные оценки |
| ДИН 2393 | ST37-2 | Низкоуглеродистая, хорошая формуемость | S235JR (EN), Q235B (Великобритания) |
| ДИН 2393 | СТ52-3 | Высокая прочность, несущая способность | S355JR (EN), Q355B (Великобритания) |
| ASTM A513 | Тип 5 (ERW) | Электрорезистивная сварка | АИСИ 1018, 1026 |
Высокоточные трубки CDW с внешним диаметром до 299 мм – Доступны индивидуальные размеры
Полный диапазон размеров
| Внешний диаметр (OD) | Толщина стенки | Стандарт Length | Толерантность | Оценкаs Available |
| 8 мм - 30 мм | 0,8 мм - 3,0 мм | 2м - 12м | h9 (DIN 2393) | СТ37-2, СТ52-3 |
| 32 мм - 60 мм | 1,2 мм - 5,0 мм | 2м - 12м | ч10 | СТ37-2, СТ52-3 |
| 63 мм - 120 мм | 1,5 мм - 8,0 мм | 2м - 12м | ч11 | СТ37-2, СТ52-3 |
| 121 мм - 180 мм | 2,0 мм - 12,0 мм | 2м - 12м | ч11 | СТ52-3 |
| 182 мм - 299 мм | 3,0 мм - 20,0 мм | 2м - 12м | ч12 | СТ52-3 |
Основные примечания:
· Все трубки соответствуют стандартам DIN 2393 Часть 1/2 и ASTM A513 Тип 5
· Доступны специальные размеры с внешним диаметром 300–450 мм (применяется минимальный заказ)
· Индивидуальная длина до 12 метров для конструкционных применений
· Шероховатость поверхности: Ra ≤ 1,6 мкм (достижимо при вторичной обработке)
Передовой производственный процесс
Подготовка материала
· Холоднокатаные стальные полосы (DIN EN 10139)
· Химический состав проверен с помощью спектрометра
Высокочастотная сварка
· Процесс ВПВ на частоте 400 кГц
· Сварной шов отожженный для однородной микроструктуры
Процесс холодного волочения
· Многоступенчатая вытяжка штампами из карбида вольфрама
· Уменьшение поперечного сечения на 15-30% за проход
· Промежуточный отжиг (650-750°С) между вытяжками
Окончательная обработка
· Ротационная правка (прямолинейность ±0,1 мм/м)
· Ультразвуковое тестирование (100% охват)
· Фосфатирование/смазывание для защиты от коррозии
Техническое сравнение: ST37-2 против ST52-3
| Недвижимость | СТ37-2 (ДИН 2393) | СТ52-3 (DIN 2393) | Эквивалент ASTM A513 |
| Предел текучести | ≥235 МПа | ≥355 МПа | Тип 5 (1018) |
| Прочность на растяжение | 340-470 МПа | 490-630 МПа | Тип 5 (1026) |
| Удлинение (А₅) | ≥23% | ≥20% | - |
| Испытание на удар | 20°С | -20°С | - |
| Содержание углерода | ≤0,17% | ≤0,20% | - |
Типичные приложения
· СТ37-2: Мебельные рамы, конвейерные ролики, легкие конструктивные элементы
· СТ52-3: Гидроцилиндры, шасси грузовика, стрелы крана
· Специальное использование: Пневматические системы (ISO 7180), детали автомобильной безопасности
Почему стоит выбрать наши трубки CDW?
· Двойная сертификация: Соответствует стандартам DIN и ASTM
· Мега Инвентарь: 8000 тонн на складах
Специальные услуги:
1. Шлифовка внутреннего и внешнего диаметра (точность ±0,01 мм)
2. Цинкование (покрытие до 20 мкм)
3. Лазерная резка для сложных геометрий
