Хонингованные и SRB-трубы – ASTM A513 ST52 / SAE 1026, сварные (CDW), зеркальная внутренняя поверхность для гильз гидроцилиндров

Наши холоднотянутые сварные (CDW) хонингованные и SRB трубы по стандарту ASTM A513 отличаются точностью .

Эти трубы сочетают в себе экономичность сварных труб с высокоточной отделкой, обеспечивая:

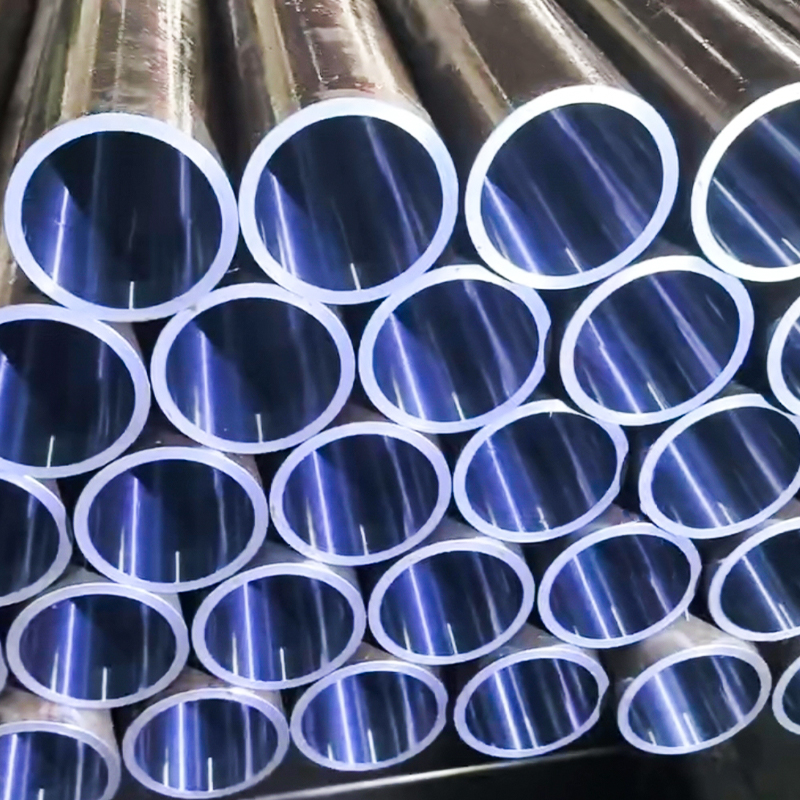

· Зеркальное внутреннее отверстие (Ra ≤ 0,4 мкм для хонингованного, Ra ≤ 0,2 мкм для SRB)
·Жесткие допуски по размерам (H8)
·Отличная прямолинейность для надежного перемещения поршня.

Идеально подходит для гидравлических цилиндров среднего давления, промышленного оборудования, автомобилей и сельского хозяйства, где требуется высококачественная обработка отверстий, но нет необходимости в бесшовных трубах.

Типичные марки стали

·ST52 (эквивалент DOM ASTM A513, тип 5)
·SAE 1026 (трубы DOM из углеродистой стали)
·Опционально: 1020 или 1025 в зависимости от механических требований.

Общие размеры (наружный диаметр × вес × внутренний диаметр)

·Ø40 мм × 5 мм
·Ø50 мм × 6 мм
·Ø63,5 мм × 6,35 мм
·Ø76 мм × 7 мм
·Ø90 мм × 8 мм
·Ø100 мм × 10 мм

Нестандартные метрические и британские размеры доступны по запросу.

Технические характеристики

·Стандарт: ASTM A513, трубы DOM типа 5, сварные (CDW)
·Состояние: Холоднотянутый хонингованный / SRB
·Идентификационный допуск: H8 (или плотнее по запросу)
·Отделка поверхности: Ra ≤ 0,4 мкм (хонингованный) / Ra ≤ 0,2 мкм (SRB)
· Прямолинейность: ≤ 0,3 мм/м
· Округлость: ≤ 0,03 мм

Производственный процесс

1. Производство сварных труб — ВПВ из высококачественной полосовой стали
2. Холодное волочение через оправку (DOM) – улучшает точность размеров и механические свойства
3. Термическая обработка/нормализация – повышает целостность сварного шва
4. Хонингование – точная абразивная обработка Ra ≤ 0,4 мкм
5. Зачистка и полировка роликами (SRB) – дополнительная обработка внутренней поверхности зеркала Ra ≤ 0,2 мкм
6. Проверка – проверка размеров, прямолинейности, округлости и шероховатости поверхности.

Ключевые особенности и преимущества

·Экономичная альтернатива бесшовным трубкам для баллонов среднего давления.
·Высокая точность допусков H8 для надежной сборки.
· Зеркальная поверхность отверстия для увеличения срока службы уплотнения и поршня.
·Доступны с хонингованной отделкой или отделкой SRB.
·Поставляются метрические и британские размеры

Применения

·Гидроцилиндры для строительной и сельскохозяйственной техники
·Пневматические цилиндры
·Погрузочно-разгрузочное и подъемное оборудование
·Промышленные гидравлические прессы
·Гидравлические системы автомобилей и мобильных машин
