Хонингованные и SRB-трубы – EN 10305-1 E355, допуск H8, шероховатость Ra0.4, зеркальная внутренняя поверхность для гильз гидроцилиндров

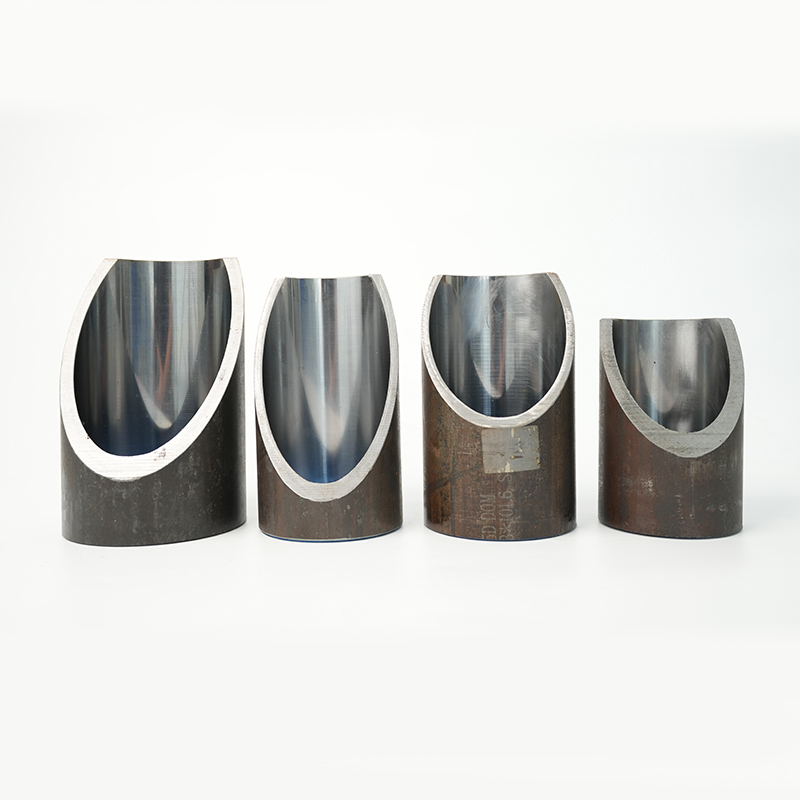

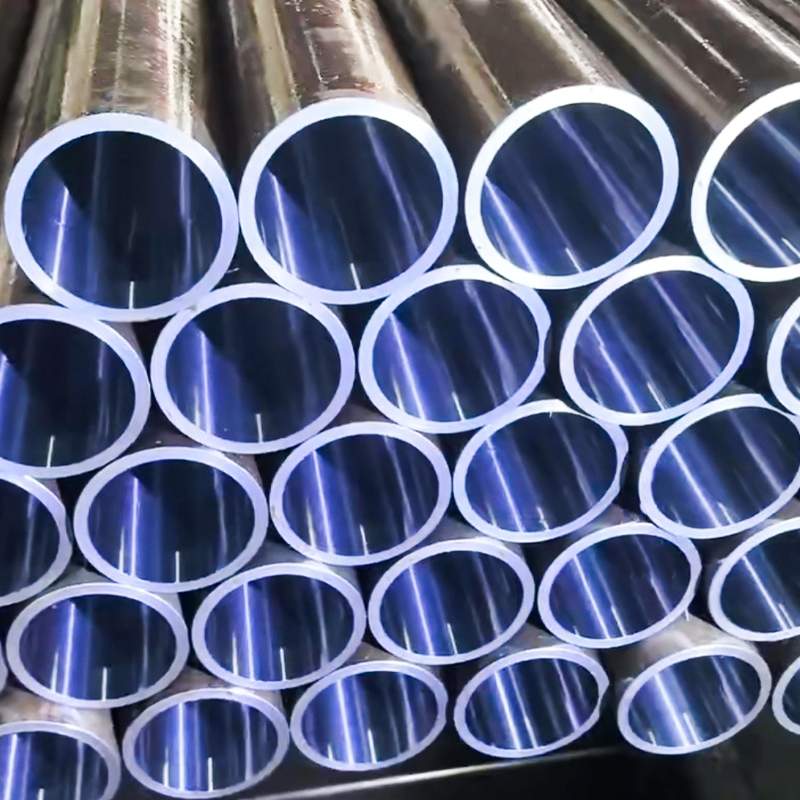

Наши хонингованные, зачищенные и роликовые полированные трубы (SRB) изготовлены из холоднотянутых бесшовных стальных труб EN 10305-1 E355 и прецизионно обработаны для достижения исключительной гладкости поверхности (Ra ≤ 0,4 мкм) и жестких допусков (H8). Эти трубы с зеркальной отделкой внутреннего отверстия специально разработаны для использования в качестве цилиндров гидравлических цилиндров, где важны низкое трение, длительный срок службы уплотнений и высокая износостойкость.

Типичные марки стали

· EN 10305-1 E355 (стандарт)
· ST52.3 (эквивалент DIN)
· 20MnV6 (альтернативный сплав для механической обработки)
· ASTM A519 1020/1026 (опционально)

Общие размеры (наружный диаметр × вес × внутренний диаметр)

·Ø40 мм × 5 мм (ВД 30 мм)
·Ø63,5 мм × 6 мм (ВД 51,5 мм)
·Ø90 мм × 8 мм (ВД 74 мм)
·Ø100 мм × 10 мм (ВД 80 мм)
·Ø125 мм × 12,5 мм (ВД Ø100 мм)
·Ø150 мм × 15 мм (ВД Ø120 мм)
Британские размеры (в дюймах) также доступны по запросу.

Технические характеристики

·Стандарт: EN 10305-1, допуск ISO H8
·Состояние: Холоднотянутый хонингованный или SRB
·Допуск отверстия: H8 (или плотнее по запросу)
· Шероховатость поверхности: Ra ≤ 0,4 мкм (хонингованный) / Ra ≤ 0,2 мкм (SRB)
· Прямолинейность: ≤ 0,3 мм/м
· Округлость: ≤ 0,03 мм

Производственный процесс

1. Производство холоднотянутых бесшовных труб (E355).
2. Термическая обработка (нормализация/снятие напряжения)
3. Черновая расточка (при необходимости)
4. Хонингование → контролируемая абразивная обработка Ra ≤ 0,4 мкм.
5. Зачистка и полировка роликами (дополнительная альтернатива) → зеркальная обработка внутреннего диаметра Ra ≤ 0,2 мкм.
6. Заключительная проверка → проверка округлости, прямолинейности, допуска, шероховатости.

Ключевые особенности и преимущества

·Готовый к сборке цилиндр цилиндра → экономит время обработки
·Сверхгладкая поверхность отверстия → более длительный срок службы уплотнений и поршней
·Отличная точность размеров (H8) → идеально подходит для гидроцилиндров
·Доступны как с хонингованной, так и с отделкой SRB.
·Снижает затраты на техническое обслуживание за счет минимизации износа

Применения

·Бочки гидроцилиндров (строительная техника, сельскохозяйственная техника)
·Пневматические цилиндры
·Тяжелые подъемные системы
·Пресс-машины и промышленная гидравлика
