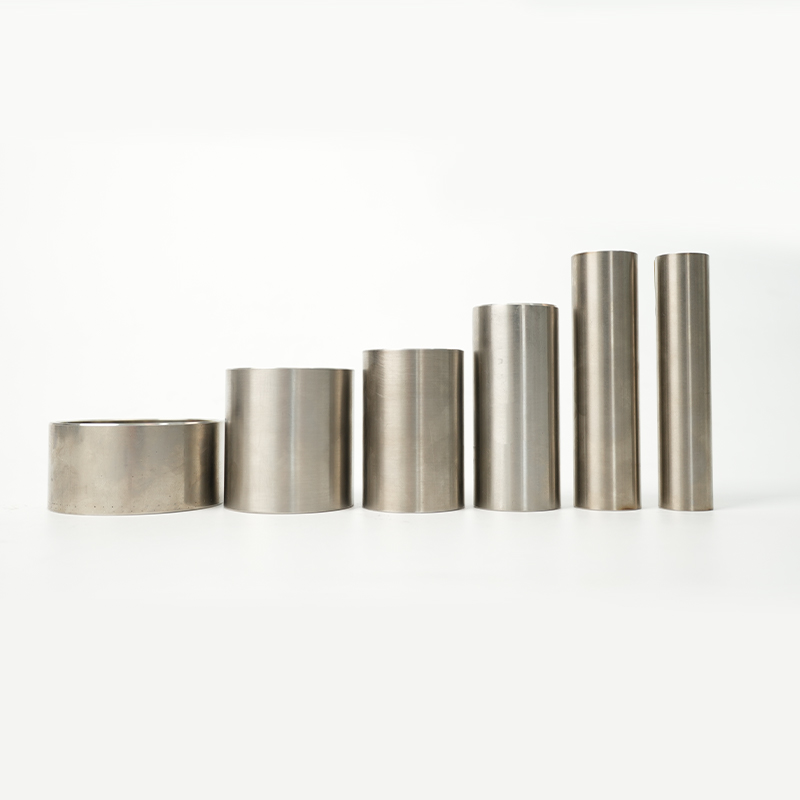

Наши пневматические цилиндровые трубки из нержавеющей стали изготавливаются с высокой точностью из нержавеющей стали марки 304 или 316 и имеют полированный внутренний диаметр (ID), обеспечивающий плавное движение поршня, коррозионную стойкость и длительный срок службы. Эти трубки идеально подходят для агрессивных сред, включая пищевую, химическую, морскую и морскую промышленность, где нержавеющая сталь необходима для надежности и гигиены.
Типичные марки стали
·Нержавеющая сталь 304 – отличная коррозионная стойкость, универсальное применение
·316 Нержавеющая сталь – превосходная коррозионная стойкость, особенно к хлоридам и агрессивным химикатам
Индивидуальные сорта доступны по запросу для специализированных применений.
Распространенные размеры (OD × ID × WT × Длина)
| Внешний диаметр (мм) | ID (мм) | Толщина стенки (мм) | Длина (мм) |
| 11.18 | 10 | 0.6 | 2500 |
| 13.4 | 12 | 0.7 | 2500 |
| 17.4 | 16 | 0.7 | 2500 |
| 21.4 | 20 | 0.7 | 2500 |
| 26.4 | 25 | 0.7 | 2500 |
| 33.6 | 32 | 0.8 | 2500 |
| 41.6 | 40 | 0.8 | 2500 |
| 52 | 50 | 1 | 2500 |
| 65 | 63 | 1.2 | 2500 |
| 76 | 74 | 1.5 | 2500 |
| 89 | 85 | 2 | 2500 |
| 101 | 95 | 2.2 | 2500 |
| 114 | 107 | 2.5 | 2500 |
| 127 | 120 | 2.8 | 2500 |
| 140 | 132 | 3 | 2500 |
| 159 | 150 | 3.5 | 2500 |
| 168 | 159 | 3.5 | 2500 |
| 194 | 183 | 4 | 2500 |
| 200 | 189 | 4 | 2500 |
| 219 | 208 | 4.5 | 2500 |
По запросу также доступны индивидуальные диаметры, толщина стенок и длина.
Технические характеристики
·Материал: Нержавеющая сталь 304/316
·Отделка поверхности: Полированный идентификатор для низкого трения
·Толерантность: H8 или более плотный по запросу
·Прямолинейность: ≤ 0,3 мм/м
·Округлость: ≤ 0,03 мм
·Применение: Пневматические цилиндры в коррозионных или высокоточных средах
Производственный процесс
1. Выбор труб из нержавеющей стали – Качество 304 или 316
2. Холодное волочение / полировка – повышает точность размеров и качество поверхности
3. Полировка / хонингование ID – обеспечивает Ra ≤ 0,4 мкм для плавной работы поршня
4. Резка по длине и финишная обработка торца – точные длины и фаски по мере необходимости
5. Осмотр – прямолинейность, округлость, точность размеров и чистота поверхности
Основные характеристики и преимущества
·Коррозионностойкая нержавеющая сталь – 304 или 316
·Полированный идентификатор – снижает трение и увеличивает срок службы уплотнения цилиндра
·Высокая точность размеров – Толерантность к H8
·Доступны индивидуальные размеры – метрическая и имперская система
·Идеально подходит для пищевой, химической, морской и морской промышленности
Приложения
· Пневматические цилиндры в пищевой промышленности и производстве напитков
· Химическое и фармацевтическое оборудование
· Морские и морские гидравлические/пневматические системы
· Автоматизация и робототехника, требующие коррозионной стойкости
· Любая среда, требующая гладких, полированных трубок из нержавеющей стали
