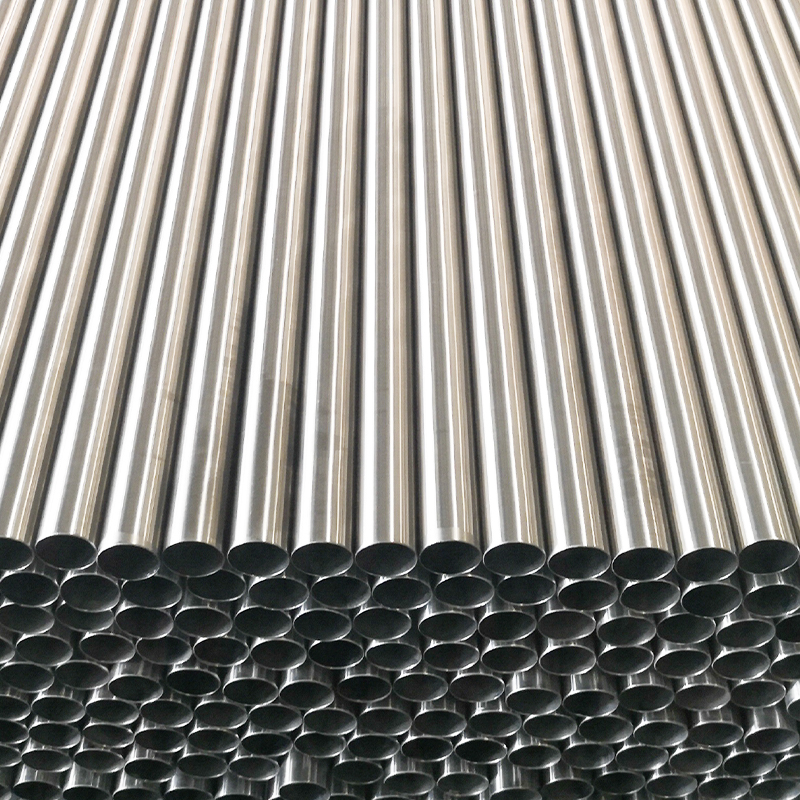

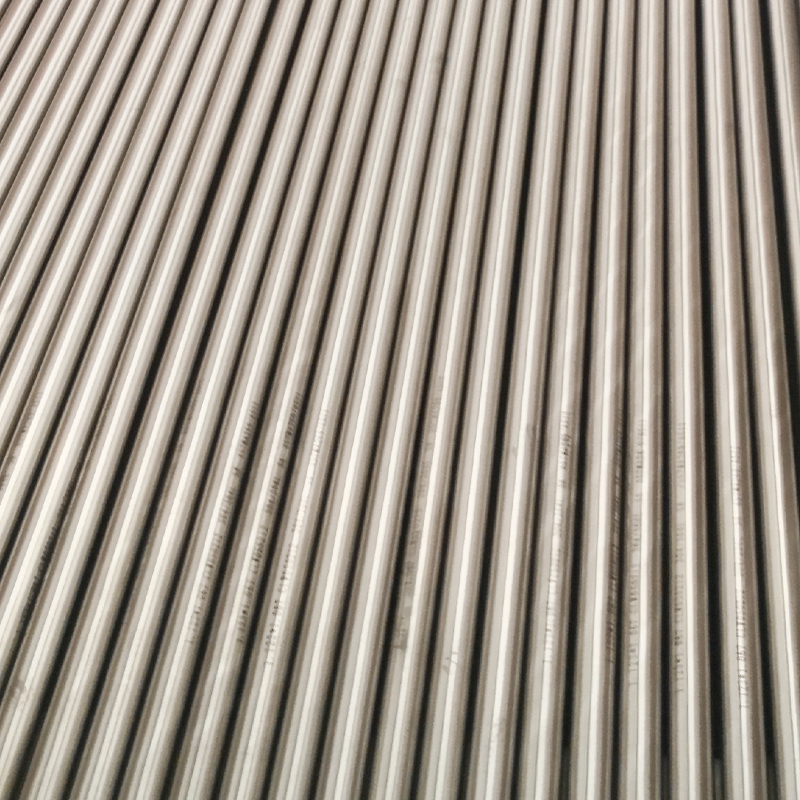

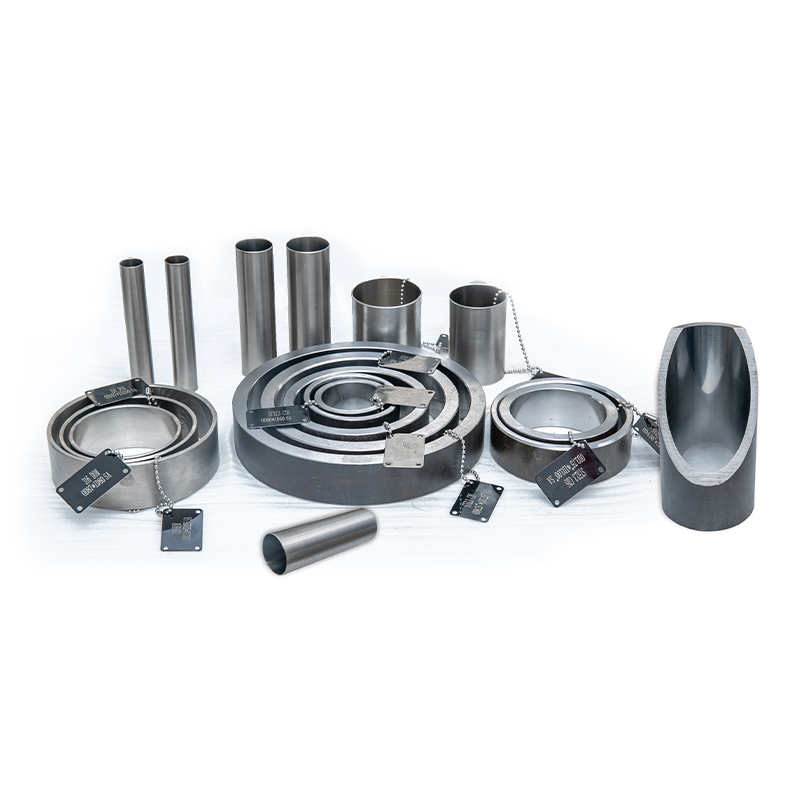

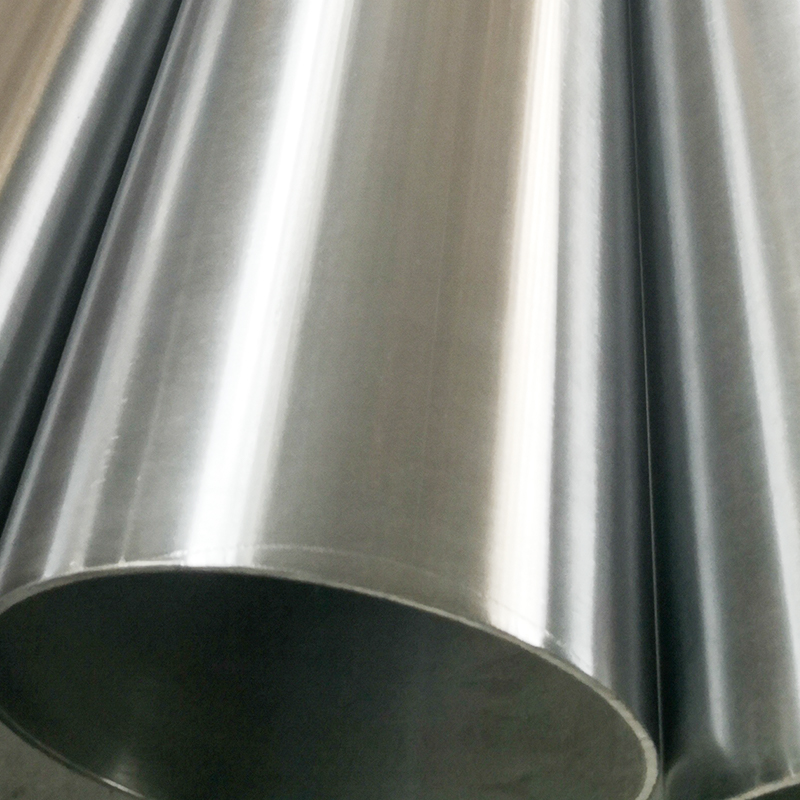

Хромированная трубка пневматического цилиндра с внутренним диаметром – корпус из углеродистой стали, прецизионная внутренняя отделка, Ø[OD] x [WT] мм

Наши хромированные трубы пневматических цилиндров ID имеют корпус из высокопрочной углеродистой стали с прецизионным хромированным внутренним диаметром (ID). Эти трубки спроектированы для плавной работы поршня, длительного срока службы и превосходной износостойкости. Эти трубки идеально подходят для промышленных и автоматизированных применений, обеспечивают высокую долговечность по конкурентоспособной цене и обычно используются в гидравлических и пневматических цилиндрах.

Типичные марки стали

· 45# Углеродистая сталь – применение в средних условиях с хорошей обрабатываемостью и прочностью
· Легированная сталь 4130 – более высокая прочность и усталостная прочность для сложных условий эксплуатации
Другие марки стали доступны по запросу для особых механических или коррозионных требований.

Распространенные размеры (OD × WT × Длина)

·Ø20 × 1,5 мм × 2500 мм
·Ø25 × 1,5 мм × 2500 мм
·Ø32 × 2 мм × 2500 мм
·Ø40 × 2 мм × 2500 мм
·Ø50 × 2,5 мм × 2500 мм
·Ø63 × 2,5 мм × 2500 мм
·Ø76 × 3 мм × 2500 мм
·Ø89 × 3 мм × 2500 мм
·Ø101 × 3 мм × 2500 мм
·Ø114 × 3,5 мм × 2500 мм
·Ø127 × 4 мм × 2500 мм
·Ø140 × 4 мм × 2500 мм
·Ø159 × 4 мм × 2500 мм
·Ø168 × 4 мм × 2500 мм
·Ø194 × 5 мм × 2500 мм
·Ø200 × 5 мм × 2500 мм
·Ø219 × 5 мм × 2500 мм
·Ø250 × 6 мм × 2500 мм
По запросу возможны индивидуальные диаметры, толщина стенок и длина.

Технические характеристики

·Материал: Углеродистая сталь (45#/4130)
·Отделка поверхности: Хромированный ID, Ra ≤ 0,2 мкм
·Толерантность: H8 или более плотный по запросу
·Прямолинейность: ≤ 0,3 мм/м
·Округлость: ≤ 0,03 мм
·Применение: Трубки пневматических цилиндров с точным идентификатором

Производственный процесс

1. Выбор стальных труб – высококачественная углеродистая сталь 45# или 4130
2. Холодное рисование – повышает точность размеров и качество поверхности
3. ID Хромирование – повышает износостойкость и снижает трение
4. Шлифовка и полировка – обеспечивает зеркальный идентификатор и устойчивость к H8
5. Резка по длине и финишная обработка торца – точные длины и фаски
6. Осмотр – прямолинейность, округлость, точность размеров и чистота поверхности

Основные характеристики и преимущества

·Прецизионный хромированный внутренний диаметр для плавного хода поршня
·Высокая износостойкость благодаря хромированию и корпусу из углеродистой стали
·Высокая точность размеров (допуск H8)
·Доступно в метрических и имперских размерах
·Экономически эффективное решение для промышленных приложений и приложений автоматизации

Приложения

·Пневматические цилиндры в автоматизации и робототехнике
·Промышленное оборудование и прессы
·Гидравлические цилиндры средней грузоподъемности
·Мобильная техника и подъемное оборудование
·Общие промышленные пневматические применения
