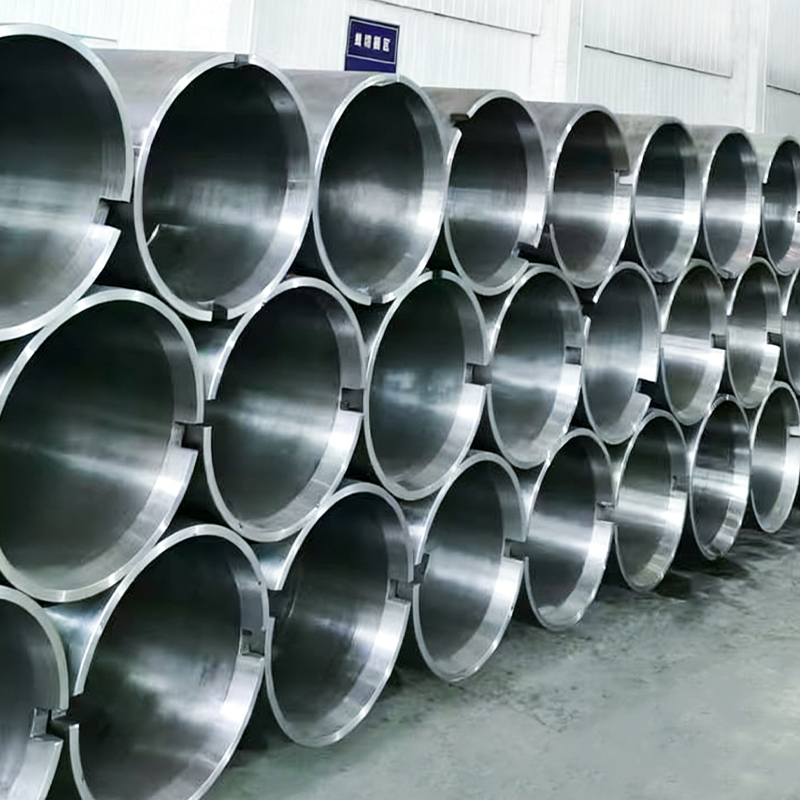

Наши центробежно-литые стальные трубы предназначены для высокопрочных и тяжелых условий эксплуатации, таких как большие катушечные барабаны, лебедки и вращающееся оборудование.
Наши центробежно-литые стальные трубы предназначены для высокопрочных и тяжелых условий эксплуатации, таких как большие катушечные барабаны, лебедки и вращающееся оборудование.
Используя технологию центробежного литья, эти трубы обеспечивают:
·Равномерная толщина стенок для постоянной прочности
·Высокая усталостная прочность при больших нагрузках
·Индивидуальные размеры для конкретных требований к катушке или бобине
Все трубы подвергаются термической обработке для повышения твердости, прочности и износостойкости, что обеспечивает длительный срок службы.
Типичные марки стали
·35CrMoV – стандарт для сверхпрочных катушечных трубок
·42CrMo, 40CrNiMo – опционально для специальных применений
·По запросу доступны индивидуальные составы сплавов
Диапазон размеров
·Внешний диаметр (OD): Ø200–665 мм (7,874–26,18 дюйма)
·Толщина стенки (WT): 10–100 мм (0,394–3,937 дюйма)
·Длина: Индивидуальная резка до 6 м (19,7 футов)
Распространенные размеры катушечных трубок (OD × ID × WT)
| Внешний диаметр (мм) | ID (мм) | Вес (мм) | Примечания |
| 200 | 190 | 10 | Маленькие катушки |
| 300 | 280 | 20 | Средние барабаны |
| 406.4 | 381 | 25.4 | Стандартные большие катушки |
| 450 | 420 | 30 | Катушки повышенной прочности |
| 500 | 460 | 40 | Очень большие катушки |
| 560 | 500 | 60 | Большие промышленные катушки |
| 565 | 500 | 65 | Очень большие / экстремальные катушки |
| 665 | 565 | 100 | Специальные / сверхмощные катушки |
Толщина стенки рассчитывается как (OD – ID)/2, округленная до типичных производственных стандартов. По запросу возможны индивидуальные размеры.
Допуски (согласно ASTM A297)
·ОД: ±0,5 мм для Ø200–665 мм
·WT: ±10%
·Длина: ±10 мм для длины реза
Технические характеристики
·Материал: Легированная сталь (стандарт 35CrMoV; опционально 42CrMo / 40CrNiMo)
·Производственный процесс: Центробежное литье, термическая обработка, дополнительная механическая обработка
·Прямолинейность: ≤ 0,5 мм/м (типично для больших диаметров)
·Округлость: ≤ 0,05 мм
·Отделка поверхности: Литой внутренний и внешний диаметр; опциональная прецизионная обработка
·Применение: Большие катушечные барабаны, лебедки, вращающиеся машины, тяжелое промышленное оборудование
Производственный процесс
1. Выбор легированной стали – 35CrMoV или альтернативные марки
2. Центробежное литье – обеспечивает равномерную толщину стенок и плотную микроструктуру
3. Термическая обработка – нормализация, закалка и отпуск по твердости и вязкости

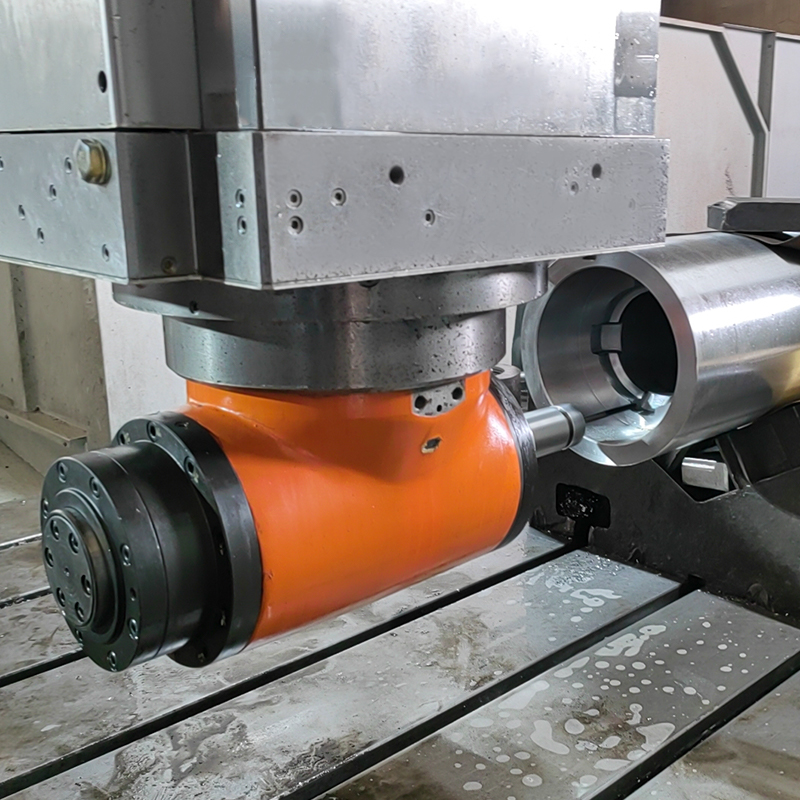

4. Дополнительная обработка – окончательная точность внешнего/внутреннего диаметра, торцевая отделка и сверление
5. Осмотр – толщина стенки, прямолинейность, округлость и качество поверхности
6. Готов к сборке – трубки поставляются по спецификациям заказчика
Основные характеристики и преимущества
·Равномерная толщина стенок для стабильной работы при высоких нагрузках
·Высокопрочная легированная сталь (35CrMoV) для тяжелых условий эксплуатации
· Доступны индивидуальные размеры – адаптированы под катушки или оборудование
·Термическая обработка для улучшения механических свойств
·Дополнительная механическая обработка – готовность к установке или дальнейшей обработке
Приложения
· Большие катушки для кабелей, проводов или шлангов
· Лебедки и вращающееся промышленное оборудование
· Тяжелое строительное или горнодобывающее оборудование
· Изготовленные на заказ промышленные валы и трубчатые компоненты
