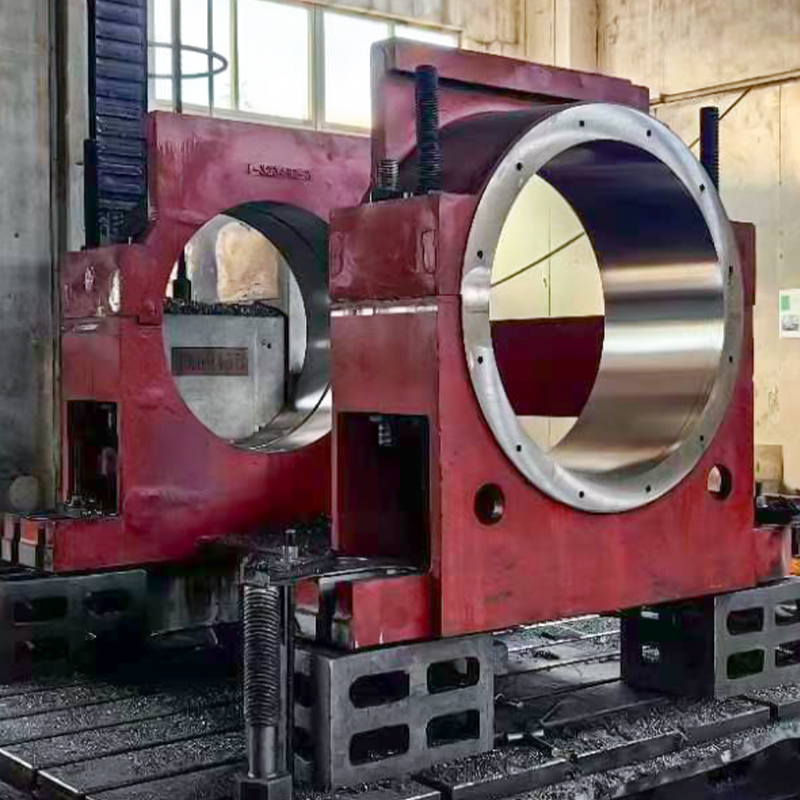

Наши высококачественные литые стальные корпуса подшипников рассчитаны на экстремальные нагрузки и высокую точность работы в сложных промышленных условиях. Изготовленные из литой стали ASTM A216 WCB и, опционально, других премиальных марок, эти корпуса обеспечивают высокую долговечность, надежность и точность. Доступны размеры отверстий от Ø50 мм до Ø1500 мм (1,969–59,055 дюйма), наружные диаметры от 100 мм до 2000 мм и ширины от 50 мм до 500 мм включая сверхмощный стандарт Ø500 мм отверстие × 700 мм OD × 200 мм ширина (19,685 × 27,559 × 7,874 дюйма). Идеально подходит для горнодобывающей промышленности, ветряных турбин, насосов, конвейеров и крупномасштабного промышленного оборудования.
Ключевые особенности
·Высокая прочность: ASTM A216 WCB (производительность ~250 Н/мм²) выдерживает экстремальные нагрузки.
·Прецизионная обработка: Допуски отверстий ±0,05 мм обеспечивают идеальную посадку подшипника.
·Коррозионная стойкость: По желанию покраска, цинкование или нанесение масляного покрытия.
·Большой диапазон размеров: Размеры отверстий до Ø1500 мм (59,055 дюйма) для массивных подшипников.
·Прочная конструкция: Конструкция из литой стали для долгосрочной надежности.
·Настраиваемые параметры: Индивидуальные размеры и отделка для конкретных применений.
Распространенные марки стали
| Марка стали | Тип | Предел текучести (Н/мм²) | Прочность на растяжение (Н/мм²) | Удлинение (%) | Ключевые приложения | Примечания |
| ASTM A216 WCB | Литая углеродистая сталь | ~250 | 485–655 | 22 | Стандартное и тяжелое промышленное оборудование, горнодобывающая промышленность, ветряные турбины | Наиболее широко используется; отличная обрабатываемость |
| ASTM A487 4Q | Высокопрочная литая сталь | ~485 | 655–895 | 15–20 | Экстремальные условия эксплуатации, крупногабаритное оборудование | Превосходная прочность при очень высоких нагрузках |
| ASTM A217 WC9 | Сталь из сплава Cr-Mo | ~275 | 485–655 | 18 | Высокотемпературные применения, турбины, тяжелая техника | Отличная термическая стабильность |
| AISI 304 (EN 1.4301) | Нержавеющая сталь | ~205 | 515–690 | 40 | Коррозионностойкие среды, продукты питания, морская среда | Идеально подходит для влажных или химически агрессивных сред |
| АСТМ А36 | Конструкционная углеродистая сталь | ~250 | 400–550 | 20 | Стандартное оборудование, меньшие промышленные применения | Экономичный вариант для более легких грузов |
Типичные размеры и габариты
| Диаметр отверстия (ID) | Внешний диаметр (OD) | Ширина | Примечания |
| Ø50 мм | 120 мм | 50 мм | Малая техника |
| Ø200 мм | 400 мм | 120 мм | Средняя техника |
| Ø500 мм | 700 мм | 200 мм | Тяжелая промышленная техника |
| Ø1000 мм | 1400 мм | 350 мм | Крупное оборудование |
| Ø1500 мм | 2000 мм | 500 мм | Экстремальные условия эксплуатации |
Грузоподъемность: Динамика до 50 000 кг (110 231 фунт) в зависимости от типа подшипника.
Допуски: Диаметр отверстия ±0,05 мм для Ø50–500 мм; ±0,1 мм для >500–1500 мм. OD/Ширина ±0,5 мм для Ø50–500 мм; ±1 мм для >500–1500 мм. Отделка поверхности Ra ≤ 1,6 мкм.
Производственный процесс
1. Кастинг: Литье в песчаные формы или литье по выплавляемым моделям позволяет получить прочные корпуса.
2. Прецизионная обработка: Обработка на станках с ЧПУ позволяет достичь диаметра отверстия ±0,05 мм и высокой точности размеров.
3. Термическая обработка: Нормализован или отожжен для повышения прочности и вязкости.
4. Отделка поверхности: Окрашены, оцинкованы или смазаны для коррозионной стойкости.

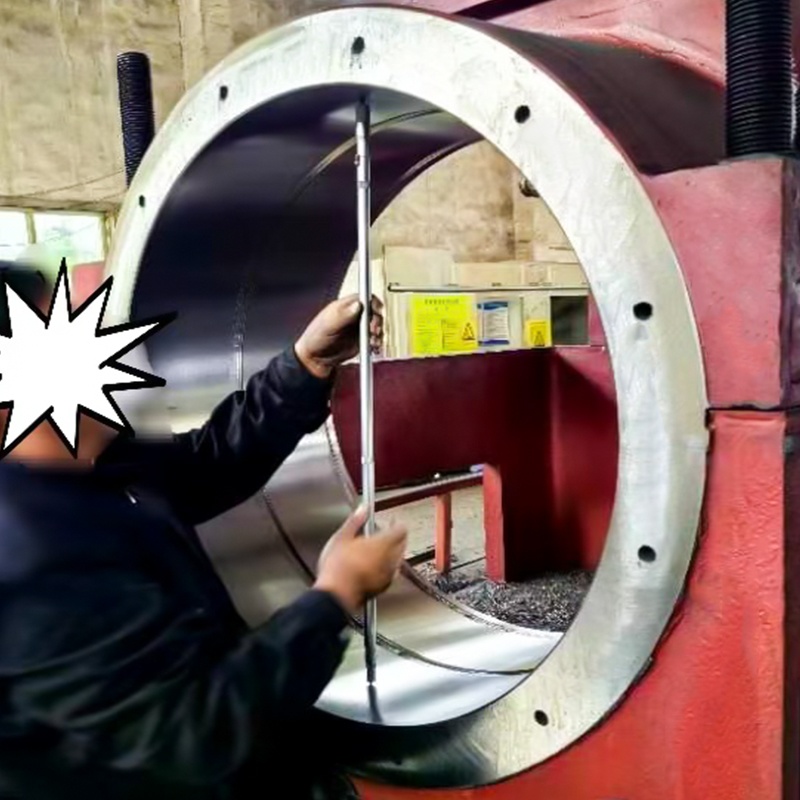

5. Тестирование качества: Проверка размеров, твердость и ультразвуковой контроль.
Приложения
·Горнодобывающая промышленность: Конвейерные системы, дробилки и погрузочно-разгрузочные работы (WCB, A487 4Q).
·Ветряные турбины: Корпуса главного вала и коробки передач (WCB, WC9).
·Тяжелая техника: Насосы, турбины и промышленное оборудование (WCB, диаметр цилиндра 500 мм).
·Коррозионные среды: Пищевая промышленность или морское применение (AISI 304).
·Стандартные приложения: Малая техника и автомобилестроение (А36).
·Вторичные приложения: Конструктивные крепления в крупном оборудовании, коррозионностойкие фитинги и другие индивидуальные применения.
Преимущества
·Увеличенный срок службы подшипников благодаря точной посадке.
·Снижение вибрации и механического шума.
·Высокая несущая способность и ударопрочность.
·Варианты обеспечения коррозионной стойкости в суровых условиях.
Доставка и гарантия качества
·Условия поставки: нормализованные или отожженные.
·Состояние поверхности: окрашенная, оцинкованная или промасленная.
·Соответствие: стандартам ASTM A216, A487, A217, A36 и AISI.
·Сертификаты: DIN EN 10204 3.1 на химический состав, механические свойства и точность размеров.
